Écran TFT SPI (ST7789)
Fiche de référence de l'écran TFT SPI à contrôleur ST7789 utilisé pour afficher le Pong : caractéristiques, brochage et bibliothèque.

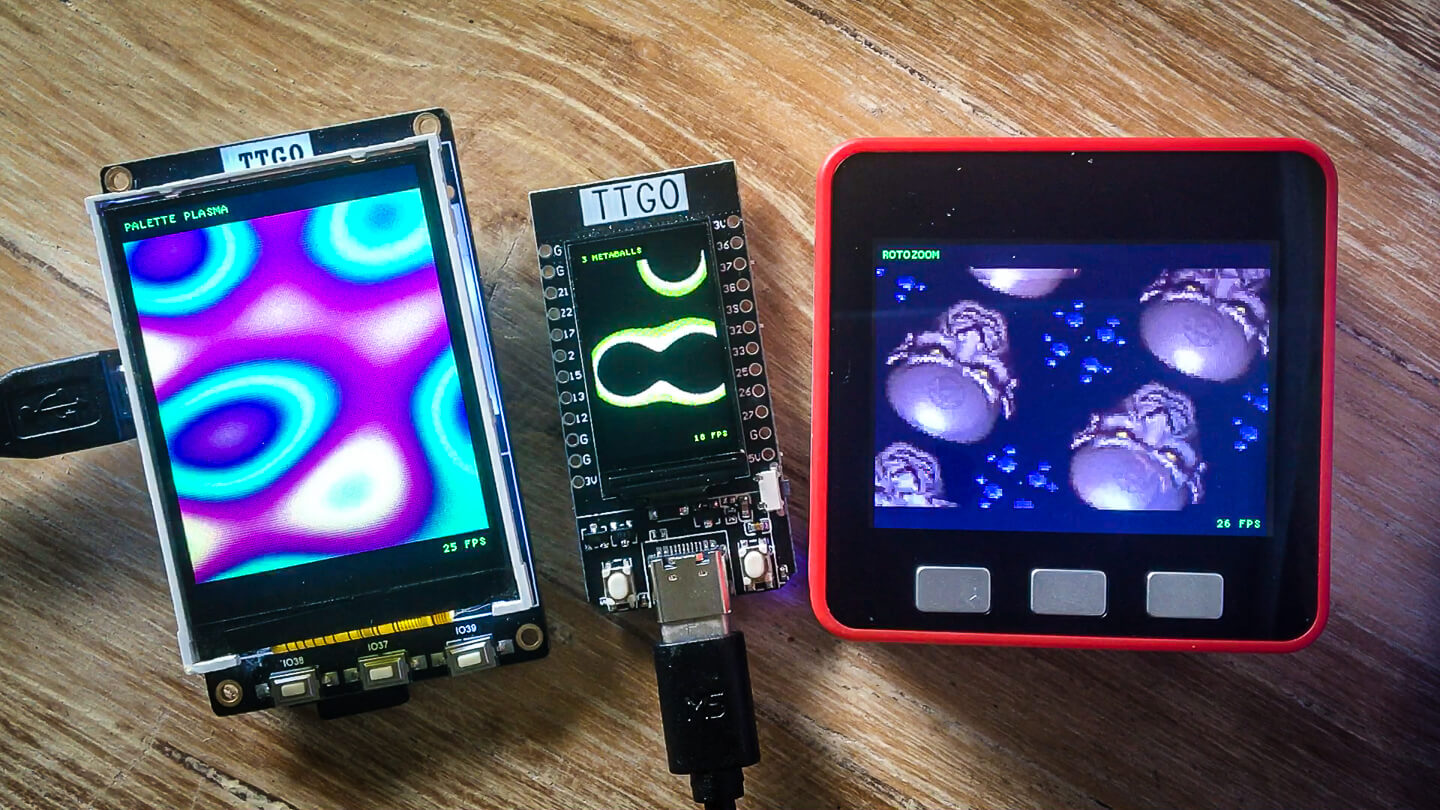

L’écran TFT de l’atelier est un petit afficheur couleur piloté par un contrôleur ST7789 (parfois ILI9341 selon les modèles), relié à la XIAO ESP32S3 par le bus SPI. C’est la surface d’affichage du Pong puis du Snake.
Le SPI est choisi ici pour sa vitesse : dessiner une image à ~60 images/seconde demande un débit qu’un bus lent (I2C) ne fournirait pas. Voir le concept Les bus de communication.
| Élément | Valeur |
|---|---|
| Contrôleur | ST7789 (ou ILI9341) |
| Résolution typique | 240 × 240 ou 240 × 320 px |
| Couleurs | 16 bits (65 536 couleurs, RGB565) |
| Interface | SPI (écriture seule côté ESP32) |
| Tension | 3,3 V (logique et alimentation) |
| Broche écran | Rôle | Broche XIAO ESP32S3 (atelier) |
|---|---|---|
| VCC | Alimentation 3,3 V | 3V3 |
| GND | Masse | GND |
| SCL / SCK | Horloge SPI | D9 (GPIO8) |
| SDA / MOSI | Données CPU vers écran | D10 (GPIO9) |
| CS | Chip Select (sélection de l’écran) | GND (sélection permanente) |
| DC | Commande / donnée | D8 (GPIO7) |
| RST / RESET | Reset matériel | D7 (GPIO44) |
| BLK / LED | Rétroéclairage | 3V3 direct |
Sur l’écran, les broches SPI sont souvent sérigraphiées SCL et SDA comme un bus I2C : il s’agit bien de l’horloge et des données SPI.
Le module de l’atelier a un connecteur de 14 broches, dans l’ordre : VCC, GND, CS, RESET, DC, SDI (MOSI), SCK, LED, SDO (MISO), puis les cinq broches de la dalle tactile (T_CLK, T_CS, T_DIN, T_DO, T_IRQ), non utilisées. Vérifiez toujours cet ordre sur la sérigraphie de votre module : il varie d’un fabricant à l’autre.
L’écran ne renvoie pas de données utiles : seul le sens ESP32 vers écran (MOSI) est utilisé. La broche MISO du SPI reste libre.
L’écran se pilote avec la bibliothèque Adafruit ST7735 and ST7789 (adafruit/Adafruit ST7735 and ST7789 Library dans PlatformIO), qui s’appuie sur Adafruit GFX pour le dessin. Aucun fichier de configuration : les broches sont passées dans le code.
Adafruit_ST7789 tft(&SPI, -1, D8, D7); // CS (aucun), DC, RESET
SPI.begin(D9, -1, D10, -1); // SCK, MISO (aucun), MOSI, CS
tft.init(240, 320, SPI_MODE3); // mode 3 : CS relié à GND
Le CS étant relié en permanence à GND, l’écran doit être initialisé en SPI mode 3 (horloge à l’état haut au repos). La mise en place complète est détaillée dans le tutoriel Écran SPI et game loop.
Un écran qui reste noir vient presque toujours de l’une de ces trois causes : rétroéclairage (BLK) non alimenté, broches passées à SPI.begin() différentes du câblage réel (SCK sur D9, pas sur D8), ou tft.init() appelé sans SPI_MODE3 alors que CS est relié à GND. Un écran ILI9341 se pilote avec la bibliothèque Adafruit ILI9341, pas avec celle du ST7789. Diagnostic complet : Dépanner un écran TFT SPI qui n’affiche rien.
