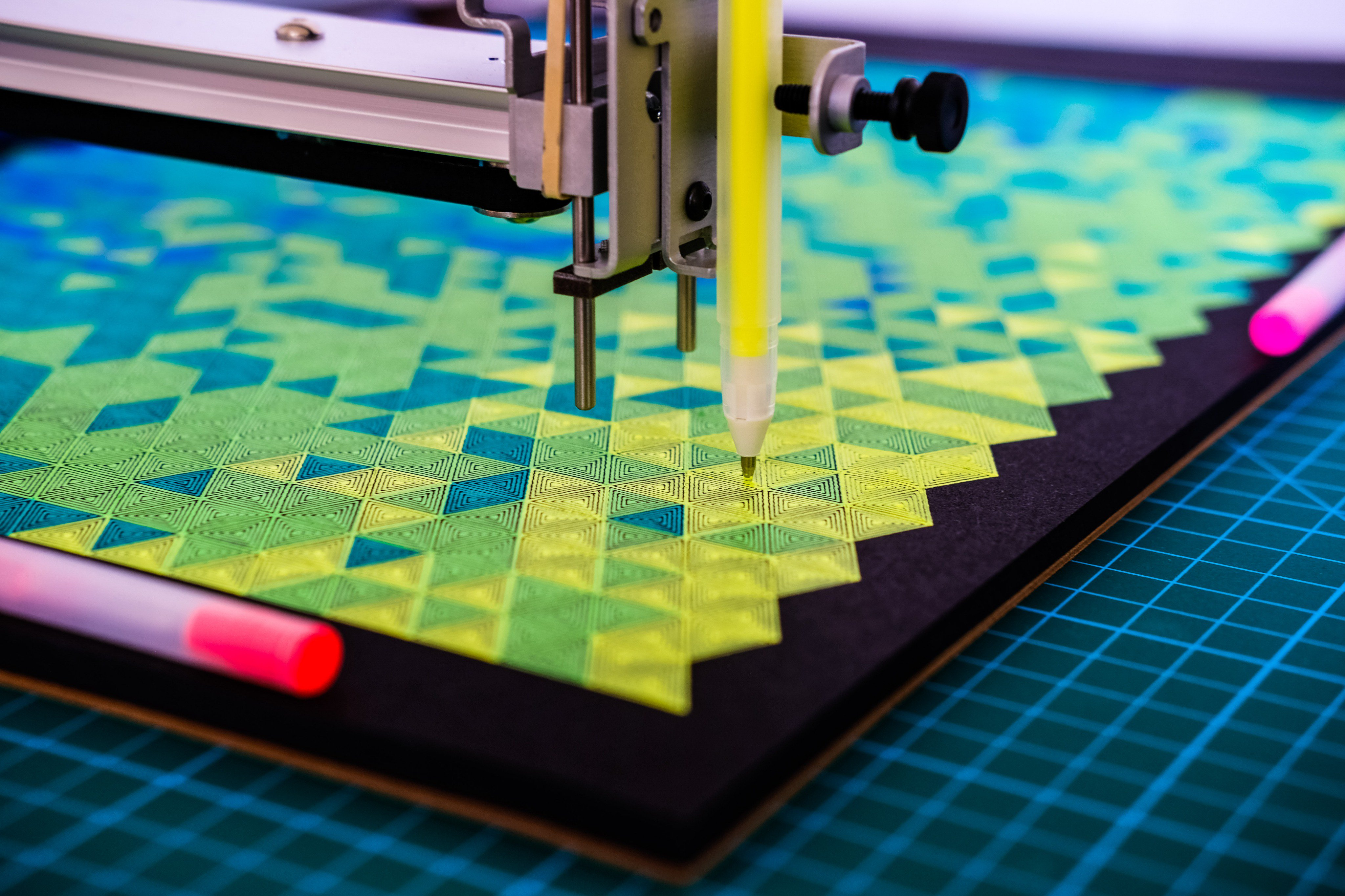

Carte contrôleur Machine That Draws

Concevez et fabriquez une carte électronique dédiée pour piloter les moteurs pas-à-pas de votre Machine that draws, avec ESP32, lecteur SD et écran OLED.

11 tutoriels ~29h 2 composants 1 ressources
Commencer

Présentation

Contexte

Ce projet s’inscrit dans la continuité du projet Machine that draws que vous avez réalisé précédemment. L’objectif est de concevoir et fabriquer une carte électronique dédiée pour remplacer le contrôleur de drivers.

La carte intégrera :

  • ESP32 comme microcontrôleur principal
  • 2 drivers A4988 pour piloter les moteurs pas-à-pas X et Y
  • Lecteur de carte SD pour stocker les fichiers G-code ou dessins
  • Écran OLED pour afficher l’état, les menus et la progression
  • Connecteurs pour moteurs, alimentation et extension
  • Gestion des alimentations

Objectifs pédagogiques

À l’issue de ce projet, vous serez capables de :

  • Concevoir un schéma électronique complet avec KiCad
  • Réaliser le routage d’un PCB multicouche
  • Intégrer des bus de communication (I2C, SPI) sur un même PCB
  • Gérer les contraintes de puissance (découplage, largeur de pistes)
  • Souder des composants CMS et traversants
  • Déboguer une carte électronique et valider son fonctionnement
  • Documenter un projet technique de A à Z
  Projet en groupe

Ce projet se réalise avec les mêmes équipes que le projet Machine that draws. Organisez-vous pour répartir les tâches : conception schématique, routage PCB, firmware, tests et documentation. La collaboration est essentielle à la réussite du projet.

Cahier des charges

Spécifications fonctionnelles

La carte doit permettre de :

  1. Piloter 2 moteurs pas-à-pas (axes X et Y) via drivers A4988

  2. Stocker des fichiers sur carte SD (optionnel)
    • Log des actions effectuées lors du fonctionnement de la solution
    • Format FAT32
    • Détection d’insertion de carte (optionnel)
    • Lancement de fichier G-code (optionnel)
  3. Afficher des informations sur écran OLED (optionnel)
    • État de la machine (idle, running, error)
    • Progression (pourcentage, ligne en cours)
    • Menus de navigation (optionnel)
  4. Détecter les fins de course via limit switches
    • 4 capteurs mécaniques (X min, X max, Y min, Y max)
    • Référencement automatique des axes (homing)
    • Protection contre les déplacements hors limites

Spécifications techniques

Paramètre Valeur Remarques
Alimentation moteurs 12V ou 24V DC Alimentation externe pour moteurs
Alimentation servomoteur et ESP32 5V Fournie par le régulateur R-78E5.0-1.0
Logique 3.3V Fournie par le régulateur de la carte ESP32
Courant moteurs 0.5A à 1.5A par phase Réglable via Vref
Interface I2C SDA=GPIO8, SCL=GPIO9 Écran OLED
Interface SPI SPI2 (GPIO 18/19/11/5) Carte SD
GPIOs fins de course GPIO 1, 2, 3, 4 Limit switches
Microcontrôleur ESP32 S3 UNO Board : esp32-s3-devkitc-1
Dimensions PCB Format shield arduino uno Pour faciliter l’intégration avec l’ESP32 format Arduino UNO
Connecteurs Screw terminals Bouton arrêt urgence
Connecteurs Barrel Jack Alimentation
LEDs SMD 1206 Témoins d’alimentation

Bill of Materials (BOM)

Composants principaux

Désignation Référence Quantité Remarques
ESP32 S3 UNO ESP32 S3 UNO 1 -
Driver A4988 (module) StepStick compatible 2 -
Écran OLED 0.96” I2C SSD1306 128×64 1 -
Socket SD push-push - 1 -
Moteur NEMA 17 - 2 -
Régulateur 5V R-78E5.0-1.0 1 -
Limit switches (fins de course) Microswitch mécanique 2 X min, X max, Y min, Y max

Composants passifs

Désignation Valeur Package Quantité Remarques
Condensateur céramique 100nF 1206 SMD 10 Découplage
Condensateur électrolytique 100µF 35V Radial 2 Alimentation moteurs
Condensateur céramique 10µF 1206 SMD - Découplage VDD
Résistance pull-up 10kΩ 1206 SMD - I2C (SDA, SCL), SD (CS, MISO)

Connecteurs

Désignation Type Quantité Remarques
Connecteur alimentation Barrel Jack 1 VMOT (12-24V) + GND
Bouton arrêt urgence Bornier à vis 2 pôles (5mm) 1 -
Connecteur limit switches Pin header femelle (2.54mm) 3 pôles 2 Signal, GND, 3.3V
Pin headers mâle Header (2.54mm) 2 1A, 1B, 2A, 2B
Pin headers mâle Header (2.54mm) - Connexion ESP32

Planning prévisionnel

Le projet se déroule sur 8 séances de 3 heures (24h au total) réparties sur plusieurs semaines.

Séance Durée Contenu Description
1 3h Prototypage -
2 3h Conception schématique -
3 3h Routage PCB (1/2) Routage des éléments importants : drivers moteurs et régulation
4 3h Routage PCB (2/2) Routage des éléments secondaires : écran et carte SD
5 3h Assemblage -
6 3h Développement logiciel -
7 3h Correctifs finaux -
8 3h Validation finale et documentation -
