Évaluation

Préparer votre projet

Pour chaque pièce réalisée, créez un nouvel atelier de pièces (Part Studio) dans votre projet OnShape :

En bas à gauche de votre fenêtre, cliquez sur le bouton +.

Cliquez sur Créer un Atelier de Pièces.

Faites un clic droit sur le nouvel onglet, puis Renommer.

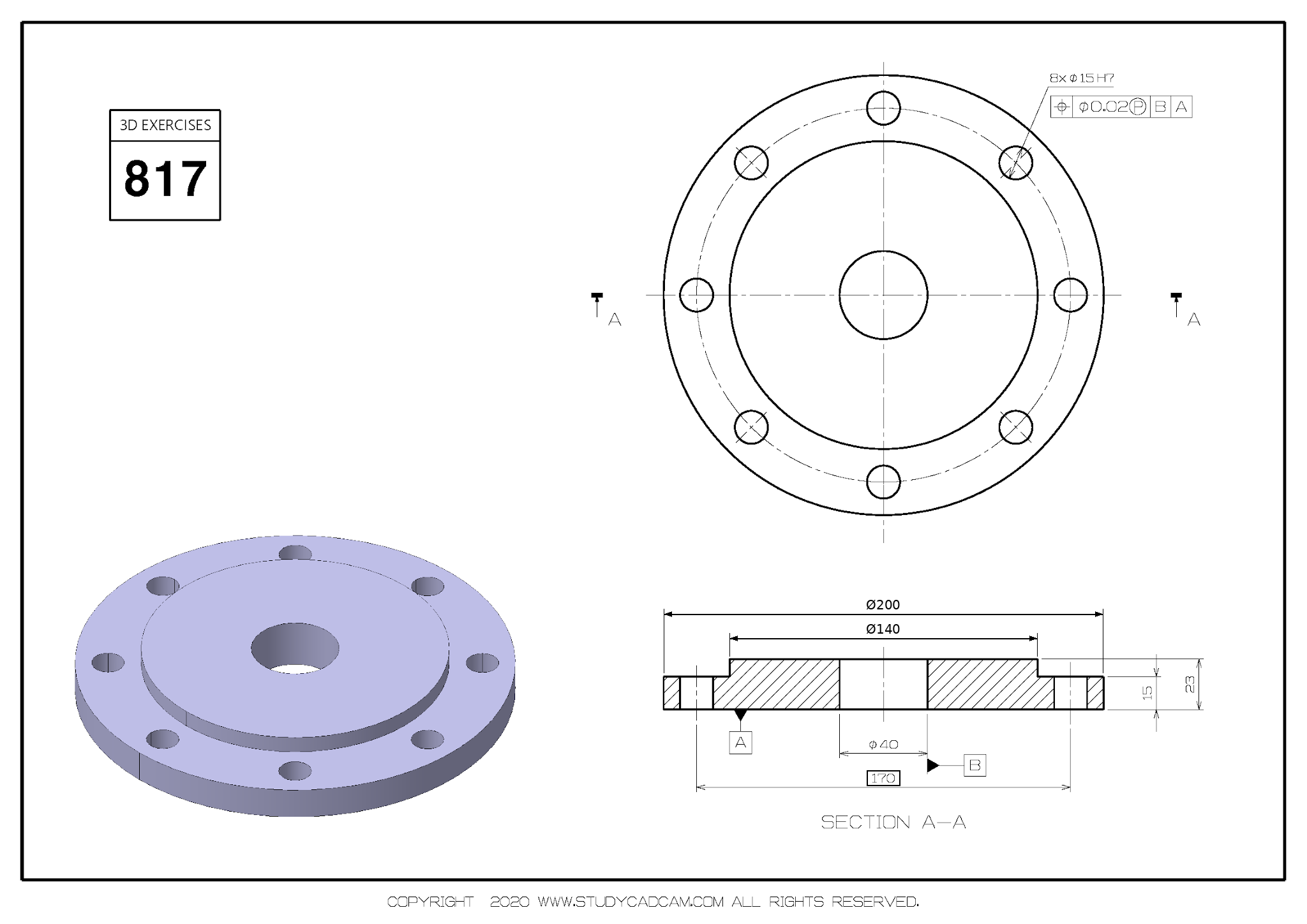

Remplacez le nom de l’onglet par le numéro de la pièce (par exemple 817).

Réalisez la pièce dans cet onglet.

Ce qui est évalué

L’évaluation porte sur :

votre capacité à reproduire une pièce à partir d’un plan ;

votre capacité à contraindre complètement et logiquement vos esquisses ;

votre logique et votre approche de conception : utilisation des plans et des axes de symétrie, logique des esquisses, nombre de fonctions, etc.

Une pièce juste ne suffit pas

Deux modèles peuvent avoir exactement la même forme et ne pas valoir la même note. Une esquisse entièrement contrainte (elle passe en noir dans OnShape), construite sur les plans d’origine et en s’appuyant sur les symétries, avec peu de fonctions bien choisies, montre que vous avez compris la pièce avant de la dessiner.

Pour vous entraîner avant l’évaluation, voir S’exercer à la modélisation.

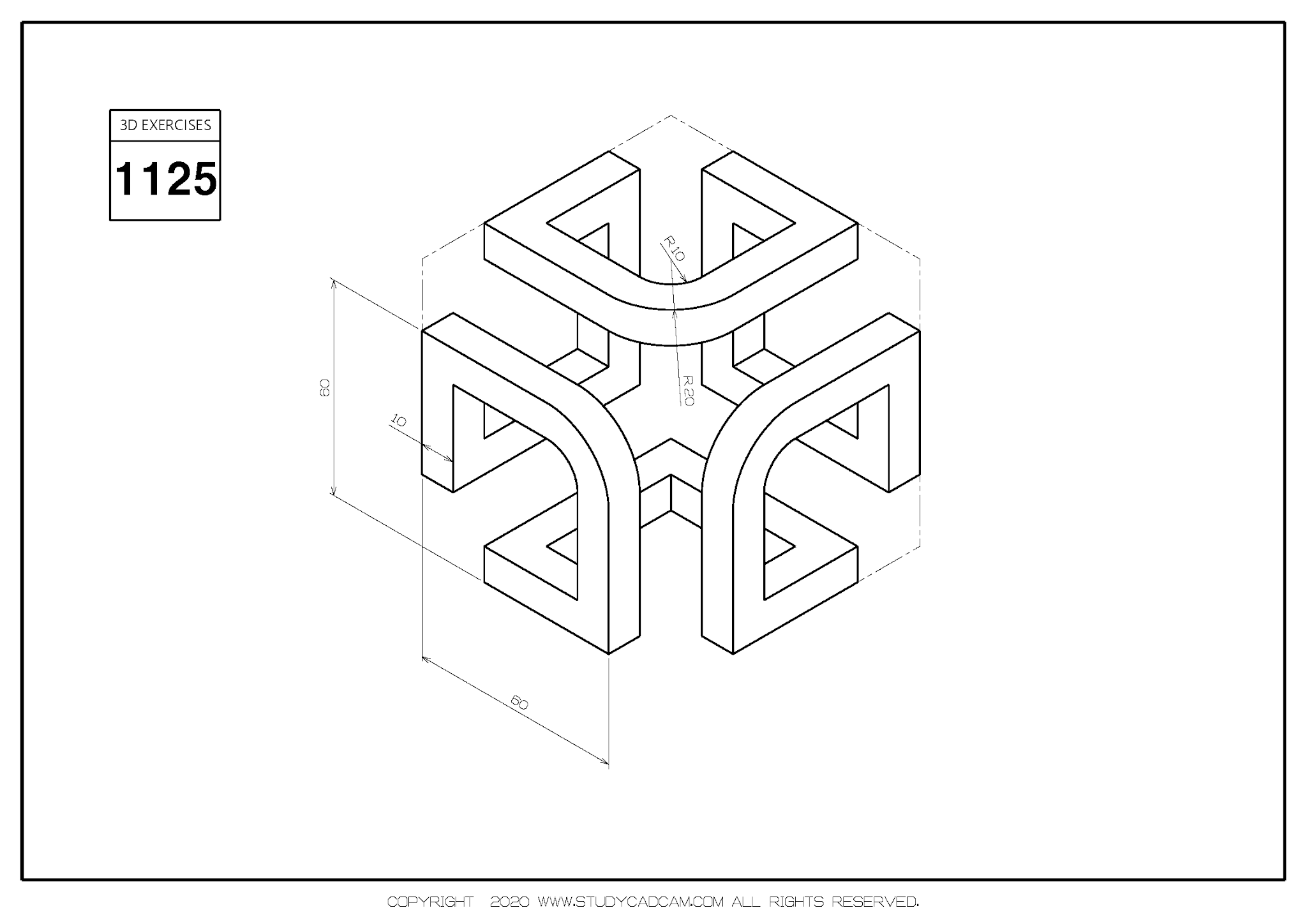

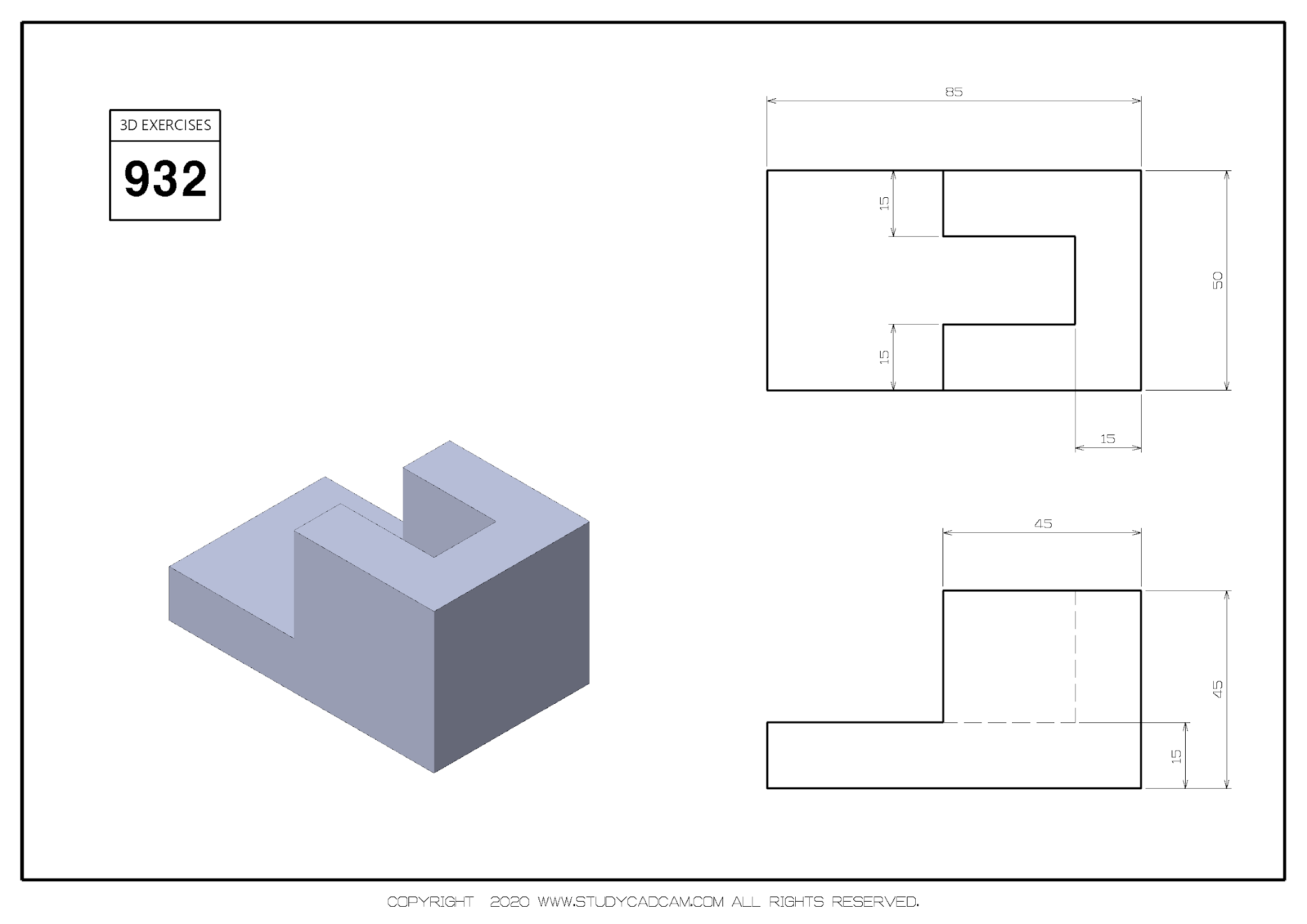

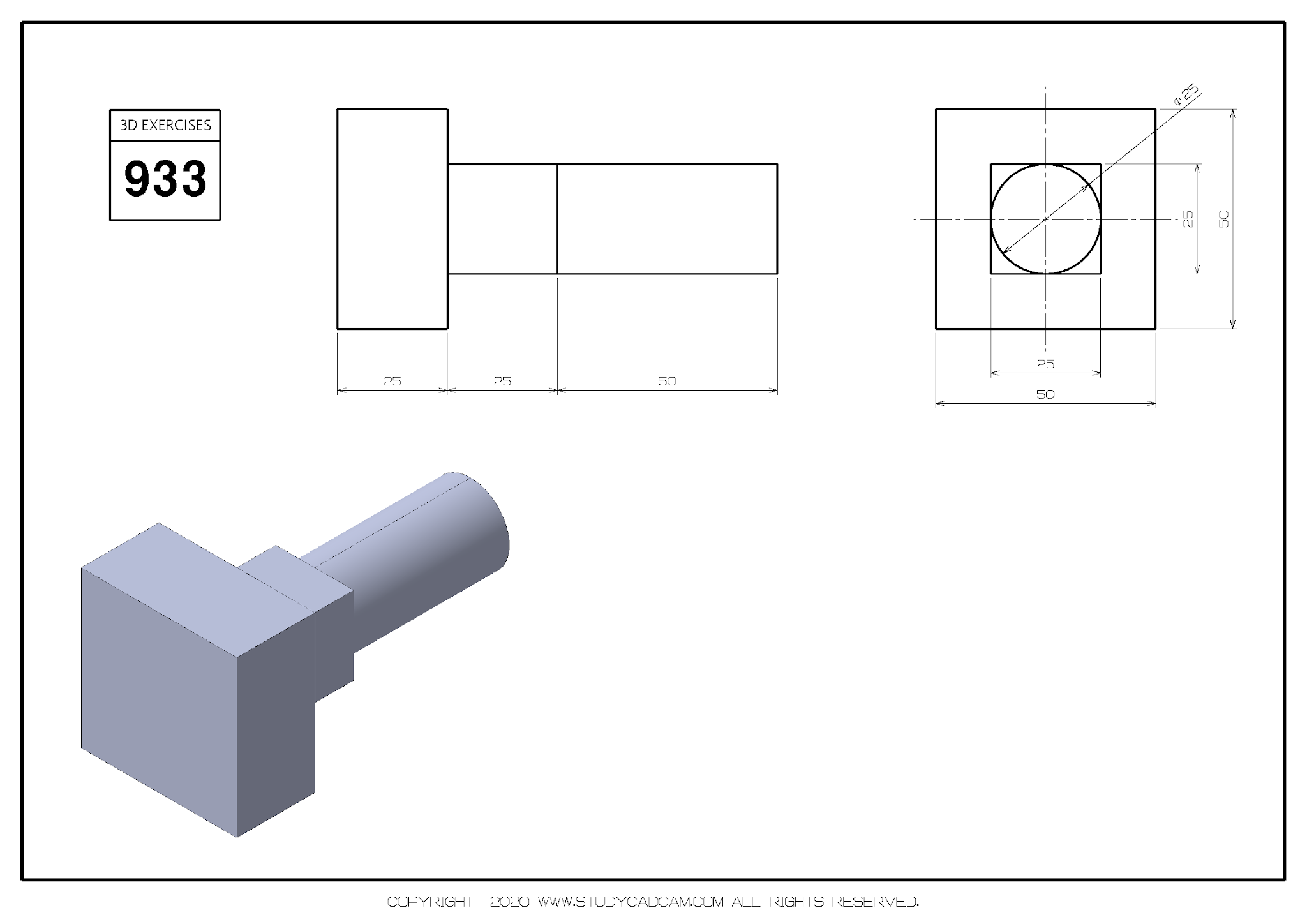

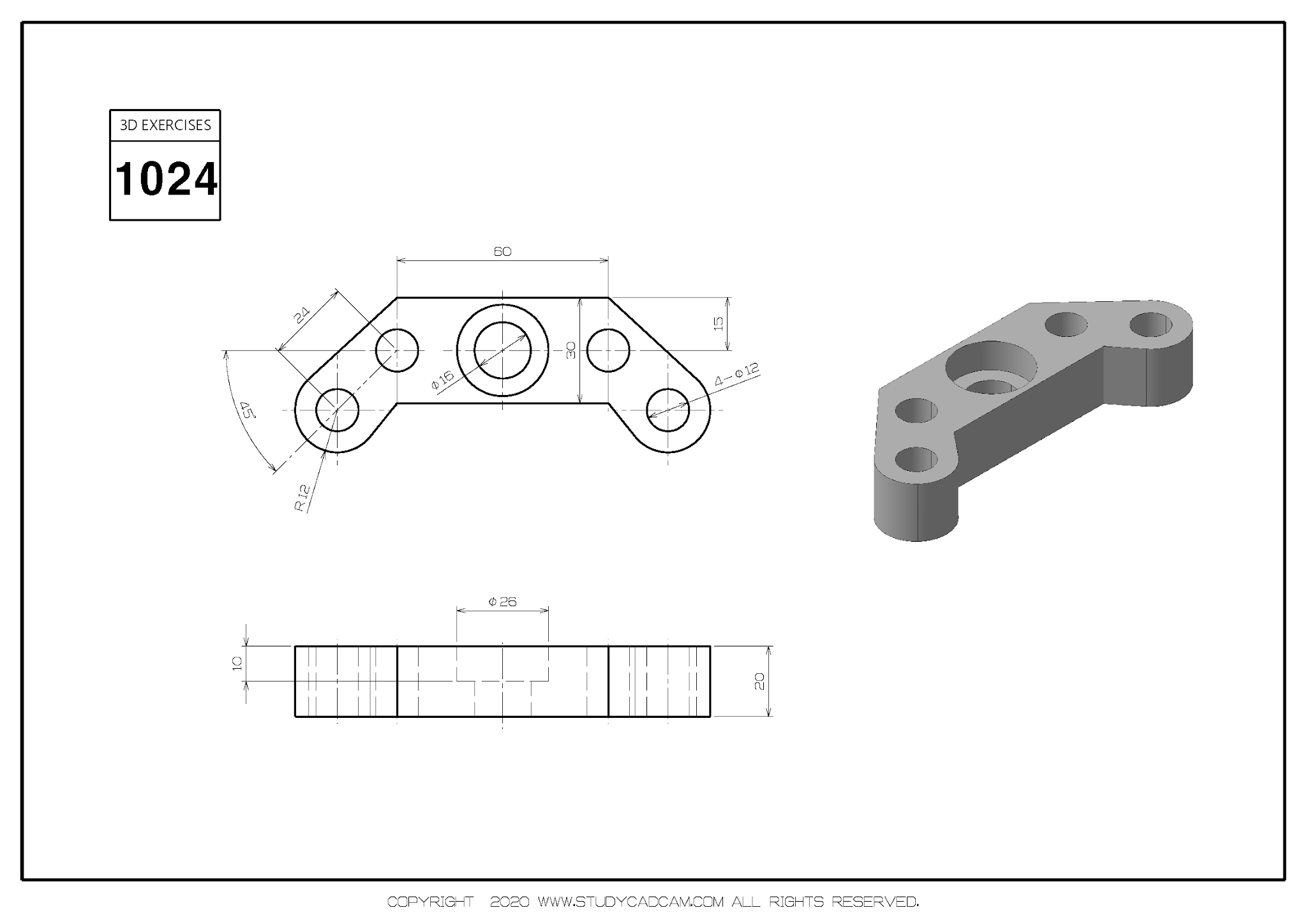

Pièces à réaliser
