Ouvrons le capot

Si tu as parcouru Qu’est-ce qu’un microcontrôleur ?, tu sais déjà qu’un µC est un ordinateur miniature qui perçoit, décide et agit. Voyons maintenant comment il est fait à l’intérieur.

Techniquement, un microcontrôleur (µC) est un circuit intégré qui regroupe sur une seule puce :

• un processeur (CPU) pour exécuter les instructions,
• de la mémoire (Flash + RAM) pour stocker le programme et les données,
• des périphériques (GPIO, ADC, UART, SPI…) pour interagir avec le monde physique.

À la différence d’un microprocesseur seul (qui a besoin de mémoire et de périphériques externes pour fonctionner), le µC est un système sur puce (System on Chip) : tout est intégré au même silicium (le matériau semi-conducteur dont est faite la puce). Il suffit d’une alimentation et d’une horloge pour qu’il fonctionne.

À la fin de ce concept, tu sauras :

• nommer les grands blocs d’un µC (CPU, mémoires, périphériques, bus) ;
• expliquer le rôle du CPU, de l’ALU et de l’horloge ;
• comprendre les registres, les interruptions et le partage du bus.

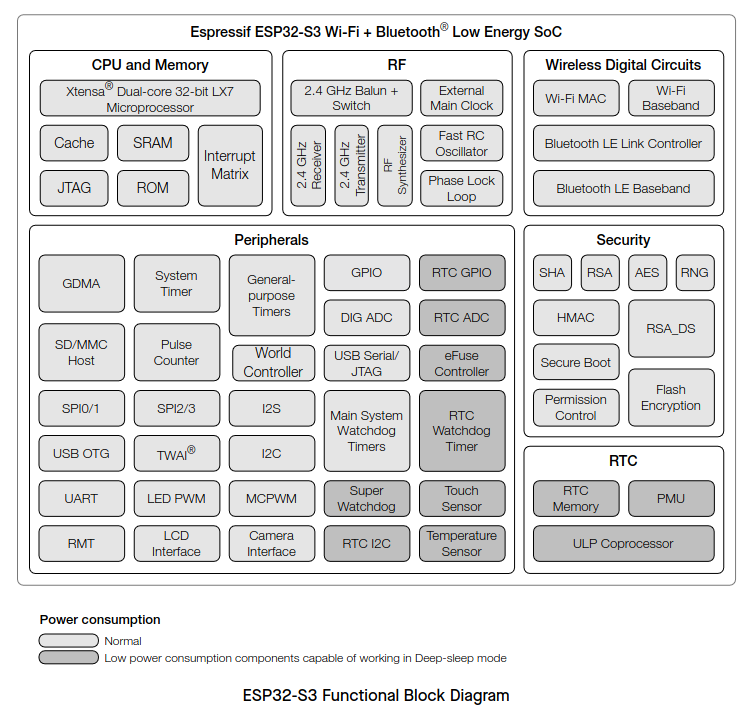

Le schéma-bloc fil rouge

Garde ce schéma en tête : il sert de carte mentale pour tout l’atelier. Chaque concept qui suit - GPIO, ADC & PWM, les bus… - vient détailler l’une de ces briques.

Bloc	Rôle	Accès logiciel
CPU	Exécute les instructions une par une	-
Flash	Stocke le programme (persistant)	Lecture seule à l’exécution
RAM	Variables, pile d’appels (volatile)	Lecture/écriture rapide
Périphériques	GPIO, ADC, UART, SPI, I2C, PWM…	Via registres
Bus	Relie CPU ↔ mémoires ↔ périphériques	Transparent pour le code Arduino

CPU - le chef d’orchestre

Le CPU exécute un cycle fetch–decode–execute en continu :

1. Fetch lire l’instruction suivante en Flash
2. Decode la décoder
3. Execute l’exécuter (calcul, accès mémoire, écriture registre)

Ce cycle est cadencé par l’horloge : l’ESP32-S3 tourne à 240 MHz, soit 240 millions de cycles par seconde. Un digitalWrite() prend quelques cycles ; une multiplication quelques dizaines.

L’ESP32-S3 possède deux cœurs (deux unités de calcul quasi indépendantes, capables de travailler en parallèle) Xtensa LX7. Dans le cadre Arduino-ESP32, le code setup()/loop() tourne sur le cœur 1 ; le cœur 0 gère le Wi-Fi en arrière-plan.

Ce que fait vraiment le CPU : calculer ou transférer

Au fond, un CPU ne sait faire que deux choses : des calculs et des transferts de données. Tout programme, aussi complexe soit-il, se ramène à cette combinaison combiner deux nombres, ou déplacer un octet d’une case vers une autre.

Les calculs sont réalisés par l’ALU (Arithmetic Logic Unit, unité arithmétique et logique), le cœur mathématique du CPU. Elle prend deux nombres en entrée et produit :

• des opérations arithmétiques : addition, soustraction, multiplication…
• des opérations logiques : ET, OU, OU-exclusif (XOR), décalages de bits…

À chaque opération, l’ALU met aussi à jour quelques drapeaux d’état (flags) qui résument le résultat sans qu’on ait à le relire : est-il nul (zero) ? négatif ? y a-t-il eu une retenue (carry) ou un dépassement de capacité (overflow) ? Ce sont ces drapeaux que le CPU consulte pour décider quoi faire ensuite - c’est exactement ce qui se cache derrière un if (a > b) en C : une soustraction, puis la lecture d’un drapeau.

Pour travailler vite, l’ALU ne pioche pas directement dans la RAM : elle passe par une poignée de registres internes au CPU - à ne pas confondre avec les registres de périphériques vus plus bas des cases ultra-rapides où sont posés les opérandes le temps du calcul.

L’horloge - cadencer et économiser l’énergie

Rien ne bouge dans un microcontrôleur sans horloge : c’est elle qui impose le rythme auquel le CPU et les périphériques avancent d’une étape à la suivante, comme une chaîne de fabrication robotisée où chaque poste doit être synchronisé avec le suivant. Sa source est généralement un cristal de quartz externe : soumis à une tension, il oscille à une fréquence extrêmement stable - le même principe que dans une montre à quartz.

Plus la fréquence est élevée, plus le CPU exécute d’instructions par seconde - mais plus il consomme d’énergie et chauffe. C’est pour ça que les microcontrôleurs plafonnent en général à quelques centaines de MHz, loin des ~5 GHz d’un processeur de PC : ils visent l’autonomie sur batterie, pas la performance brute.

Dormir pour durer - les modes veille

Pour un projet sur batterie, le microcontrôleur passe le plus clair de son temps à ne rien faire d’utile. Plutôt que de tourner à vide, il peut dormir :

• Light sleep : le CPU est suspendu mais la RAM et l’état sont conservés ; réveil quasi instantané.
• Deep sleep : presque tout est éteint sauf un petit domaine (RTC) ; la consommation tombe à quelques microampères, mais le programme redémarre au réveil (déclenché par un timer, une broche…).

C’est ce qui permet à un capteur sans fil de tenir des mois, voire des années, sur une simple pile.

Mémoires - Flash vs RAM

// En Flash (programme + constantes)
const char msg[] PROGMEM = "Hello";

// En RAM (variable)
int compteur = 0;

Harvard ou Von Neumann ?

Deux grandes familles d’architectures décrivent comment le CPU accède au programme et aux données :

• Von Neumann : instructions et données partagent la même mémoire et le même bus. Simple, mais le CPU ne peut pas lire une instruction et une donnée au même instant.
• Harvard : instructions et données empruntent des chemins séparés, donc lisibles en parallèle - plus rapide.

Le cœur Xtensa LX7 de l’ESP32-S3 suit une architecture Harvard modifiée : les bus d’instructions et de données sont distincts, mais la Flash est « mappée » en mémoire via un cache, ce qui donne au programmeur l’illusion d’un espace unifié. Retiens surtout l’idée : le programme (Flash) et les données (RAM) vivent dans des espaces séparés.

Le bus - l’autoroute de données partagée

Le CPU, les mémoires et les périphériques ne sont pas reliés deux à deux par des fils dédiés : ils partagent un bus, un faisceau de pistes communes sur lequel tout le monde est branché. On y distingue en général trois faisceaux :

• un bus d’adresses : le CPU y place l’adresse de la case qu’il veut lire ou écrire ;
• un bus de données : la valeur y transite dans un sens ou dans l’autre ;
• un bus de contrôle : quelques signaux qui précisent « je lis » ou « j’écris ».

Comme la ligne est partagée, une règle absolue s’impose : un seul composant a le droit de “parler” (imposer une tension) à la fois. Si deux périphériques poussaient une valeur en même temps sur le bus de données - l’un forçant un 0, l’autre un 1 - on obtiendrait un court-circuit.

Pour l’éviter, chaque composant se branche au bus via des sorties trois états : en plus de 0 et 1, elles disposent d’un état de haute impédance (high-Z) qui les déconnecte électriquement de la ligne. À tout instant, un seul émetteur est actif ; tous les autres sont en haute impédance, à l’écoute. C’est le bus d’adresses qui orchestre ce ballet : l’adresse émise par le CPU sélectionne le seul composant autorisé à répondre.

flowchart TB
  CPU["CPU\n(pilote le bus)"]
  BUS["Bus partagé - adresses · données · contrôle"]
  RAM["RAM"]
  PA["Périph. A\n(émetteur actif)"]
  PB["Périph. B\n(haute impédance)"]
  CPU --- BUS
  BUS --- RAM
  BUS --- PA
  BUS --- PB

Les registres - interface logiciel/matériel

Chaque périphérique est contrôlé via des registres : des cases mémoire à des adresses fixes. Écrire dans un registre allume une LED ; lire un registre retourne l’état d’un bouton.

Comment une adresse retrouve-t-elle la bonne case ? Un circuit appelé décodeur d’adresse compare l’adresse présente sur le bus et n’active que la cellule correspondante ; toutes les autres restent en haute impédance. Le mécanisme est identique pour une case de RAM et pour un registre de périphérique : dans l’espace d’adressage du CPU, écrire une variable en mémoire et allumer une LED se ressemblent beaucoup - c’est la même opération « poser une valeur à telle adresse ».

Arduino abstrait tout ça : digitalWrite(LED, HIGH) écrit dans le bon registre sans que tu aies à connaître son adresse. Mais derrière, c’est toujours un accès registre.

Périphériques - le glossaire

Un microcontrôleur embarque une collection de circuits spécialisés, chacun désigné par un acronyme. En voici les plus courants :

Le déroulement d’un programme

Avant de voir comment un événement peut « interrompre » le CPU, comprenons comment un programme se déroule normalement.

Un programme Arduino tient dans deux fonctions :

• setup() : exécutée une seule fois au démarrage, pour préparer le matériel (broches, périphériques…) ;
• loop() : exécutée en boucle infinie, tant que la carte est alimentée.

void setup() {
  // une seule fois : initialisation
}

void loop() {
  // répété sans fin : le cœur du programme
}

Le CPU exécute ces instructions les unes après les autres, dans l’ordre, au rythme de l’horloge (le cycle fetch–decode–execute vu plus haut). Ce déroulement séquentiel est simple mais rigide : le programme ne fait qu’une chose à la fois et ne « regarde » un bouton qu’au moment où il atteint la ligne qui le lit.

C’est précisément cette limite que lèvent les interruptions. (Le trajet complet du code jusqu’à la puce est détaillé dans Du matériel au logiciel.)

Interruptions - réagir sans attendre

Le CPU exécute loop() en continu, mais certains événements ne peuvent pas attendre le prochain passage dans la boucle - un bouton pressé pendant une longue routine, par exemple. Une interruption suspend momentanément l’exécution normale pour exécuter une petite fonction dédiée, puis reprend exactement où elle s’était arrêtée.

void IRAM_ATTR surAppui() {
  compteurAppuis++;  // aussi court et rapide que possible
}

void setup() {
  attachInterrupt(digitalPinToInterrupt(BTN_PIN), surAppui, FALLING);
}

Le mot-clé IRAM_ATTR demande au compilateur de placer la fonction d’interruption dans la RAM interne (l’IRAM) plutôt qu’en Flash. Pourquoi ? Sur l’ESP32-S3, le code réside normalement en Flash et n’est lu qu’à la demande via un cache. Or une interruption peut survenir à un instant où la Flash est momentanément indisponible (pendant une écriture, par exemple) : si la fonction s’y trouvait, la puce planterait. En la forçant en IRAM, on garantit qu’elle est toujours accessible et rapide. Sur ESP32, toute fonction d’interruption (ISR) doit donc être marquée IRAM_ATTR.

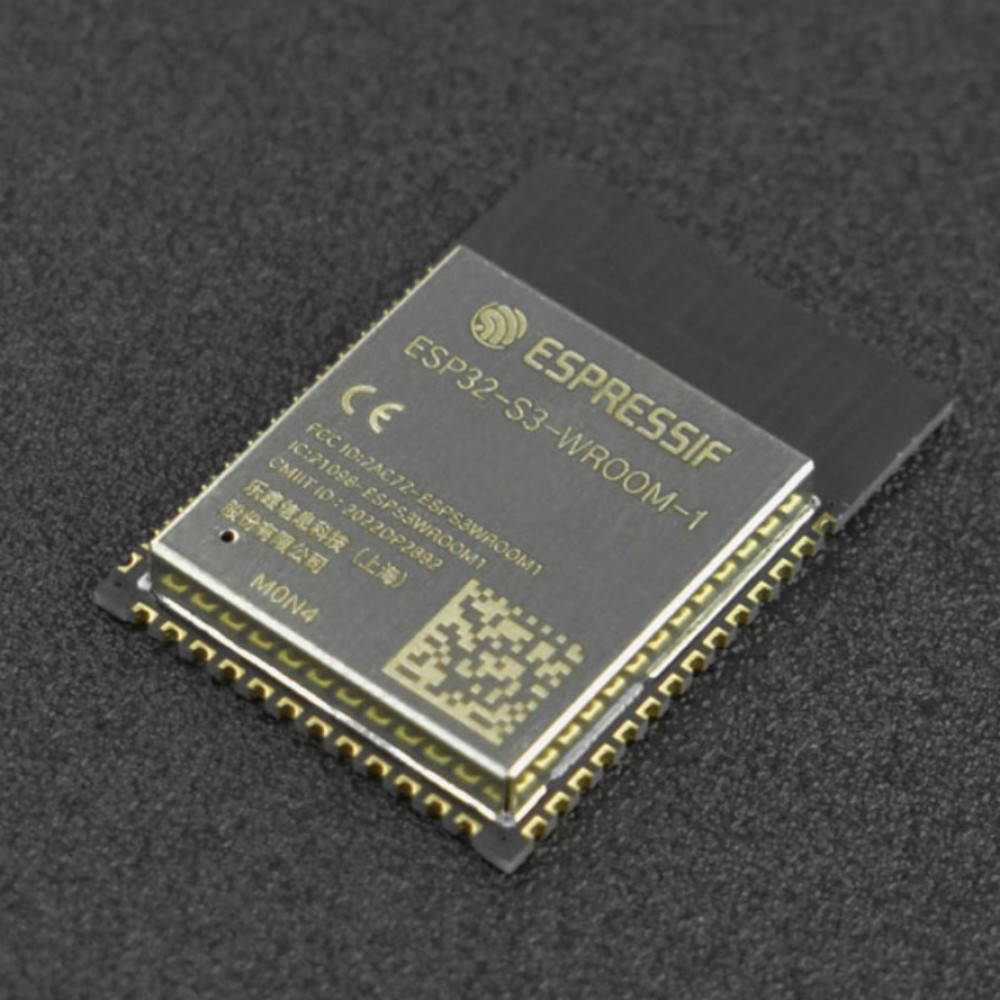

L’ESP32-S3 en bref

Quiz express

1. Quelle mémoire conserve le programme quand la carte est éteinte ?

2. À quoi sert un registre de périphérique ?

3. Pourquoi un seul composant peut-il « parler » sur le bus à la fois ?

Pour aller plus loin

• Chaîne d’outils & premier Blink - voir cette architecture à l’œuvre sur un premier programme

Résumé

• Un µC = CPU + Flash + RAM + périphériques sur une seule puce - un système sur puce autonome.
• Le CPU ne fait au fond que calculer (via l’ALU, qui lève des drapeaux nul/négatif/retenue/dépassement) et transférer des données ; le tout cadencé par l’horloge (240 MHz pour l’ESP32-S3), dont couper la source sur un périphérique inutilisé économise de l’énergie.
• Flash = programme (persistant) ; RAM = données en cours d’exécution (volatile) - deux espaces séparés (architecture Harvard modifiée).
• Tout le monde partage un bus : un seul composant parle à la fois, les autres passent en haute impédance, et l’adresse sélectionne le destinataire.
• Les périphériques (GPIO, ADC, Timer, DMA, RTC, Watchdog…) sont contrôlés via des registres - de simples cases à une adresse fixe, qu’Arduino manipule pour toi.
• Une interruption permet de réagir immédiatement à un événement sans attendre le prochain passage dans loop().
• Les modes veille (light/deep sleep) coupent tout ou partie de la puce pour tenir longtemps sur batterie.
• Tension logique ESP32-S3 : 3,3 V (pas 5 V).
