Du matériel au logiciel
Comprendre le cycle code → compilation → flash → exécution, et pourquoi setup()/loop() n'a pas besoin d'un système d'exploitation.
Pré-requis :
Tu sais maintenant de quoi un microcontrôleur est fait et comment il parle au monde. Reste la question la plus concrète : quand tu écris du code et que tu cliques sur « Téléverser », que se passe-t-il réellement entre ton clavier et la LED qui se met à clignoter ?
Ce concept suit ce voyage de bout en bout - du texte que tu tapes jusqu’aux électrons qui parcourent la puce.
À la fin de ce concept, tu sauras :
setup()/loop() et l’absence de système d’exploitation ;delay() bloquant grâce à millis().Un fichier .ino n’est que du texte. Pour qu’il fasse clignoter une LED, il doit traverser plusieurs transformations avant d’atteindre la puce :
flowchart LR
A["Code source\n(.ino)"] --> B["Compilateur\n(gcc-xtensa)"]
B --> C["Binaire\n(.bin)"]
C --> D["Flashage\n(USB/UART)"]
D --> E["Exécution\nsur l'ESP32-S3"]
Chaque étape est prise en charge par la toolchain - l’ensemble des outils qui transforme le code en programme exécutable.
Le framework Arduino-ESP32 fournit trois éléments :
| Élément | Rôle |
|---|---|
| Compilateur (gcc pour Xtensa) | Traduit le C++ en instructions machine pour le CPU de l’ESP32-S3 |
| Core Arduino | Bibliothèque qui définit pinMode(), digitalWrite(), analogRead()… |
| Uploader (esptool) | Transfère le binaire compilé vers la Flash via USB |
L’IDE (Arduino IDE ou PlatformIO) orchestre ces outils en arrière-plan quand tu cliques sur Téléverser - mais la chaîne reste la même : compiler → flasher → exécuter.
« Compiler » recouvre en réalité plusieurs étapes enchaînées :
#include et #define - il colle le contenu des bibliothèques et remplace les macros.Distinguer ces étapes aide à lire les erreurs : une erreur de compilation (étape 2) est une faute de syntaxe ou de type dans ton code ; une erreur de link (« undefined reference ») signale une fonction ou une bibliothèque manquante à l’étape 3.
Flasher, c’est écrire le binaire compilé (le programme traduit en instructions machine - des 0 et des 1 exécutables par la puce) dans la Flash du microcontrôleur (voir Architecture d’un microcontrôleur). Contrairement à la RAM, la Flash retient son contenu hors tension : le programme redémarre automatiquement à chaque mise sous tension, sans intervention.
Certaines cartes ESP32-S3 nécessitent de maintenir le bouton BOOT pendant le flashage pour forcer le mode téléversement. Si le flashage échoue systématiquement, c’est souvent la première chose à vérifier.

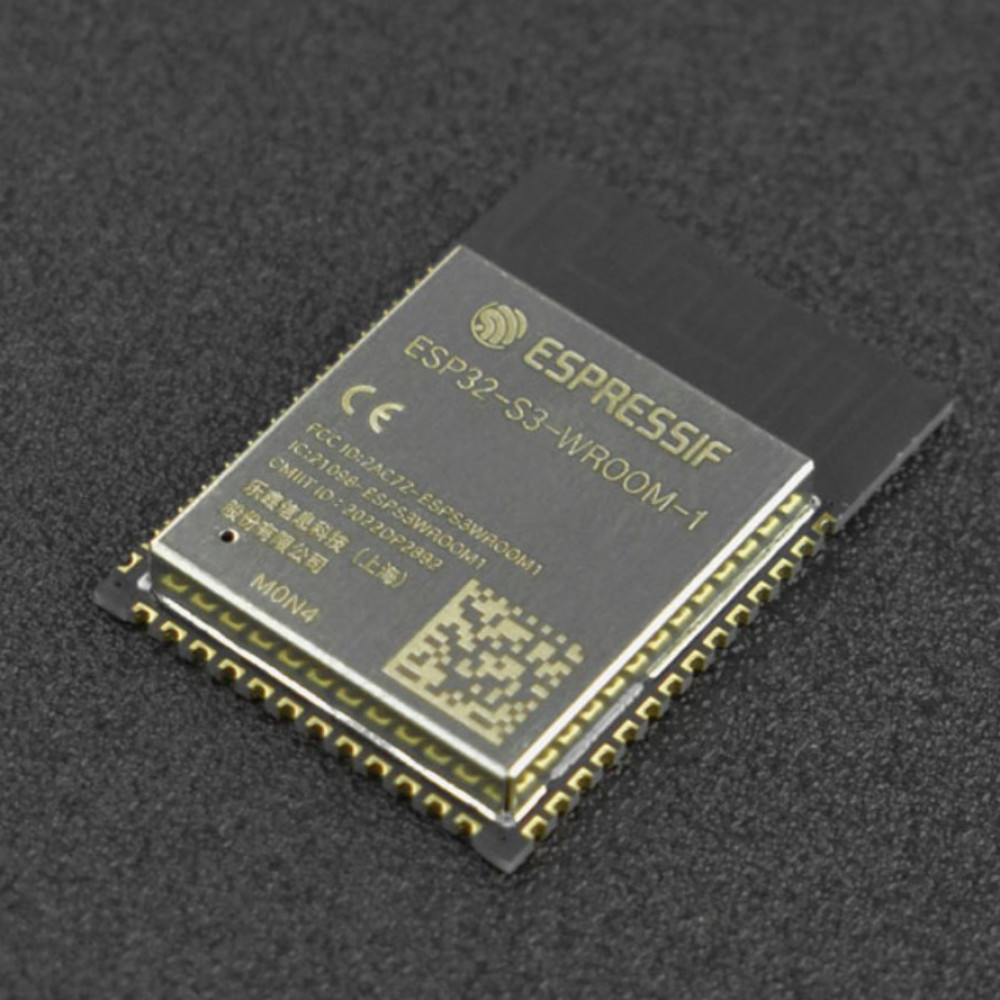

Entre la mise sous tension et l’exécution de ton setup(), l’ESP32-S3 traverse plusieurs étapes automatiques :
setup() une fois, puis loop() en boucle.C’est ce mécanisme qui explique le bouton BOOT : le maintenir enfoncé au reset force l’étape 1 en mode téléversement.
setup() et loop() - toute la structureUn programme Arduino tient dans deux fonctions :
void setup() {
// Exécuté une seule fois, au démarrage
pinMode(LED_PIN, OUTPUT);
Serial.begin(115200);
}
void loop() {
// Exécuté en boucle infinie, indéfiniment
digitalWrite(LED_PIN, HIGH);
delay(500);
digitalWrite(LED_PIN, LOW);
delay(500);
}
setup() initialise le matériel (broches, ports série, périphériques) - une seule fois.loop() s’exécute en boucle infinie, du démarrage jusqu’à la coupure d’alimentation.Sur un ordinateur, un programme est un processus parmi d’autres, géré par l’OS (ordonnancement, mémoire virtuelle, arrêt propre). Sur un microcontrôleur Arduino, il n’y a rien de tout ça :
loop() tourne seul, en boucle, sans interruption logicielle.sleep() qui libère le CPU pour un autre programme : un delay() bloque tout, y compris la lecture des boutons.C’est pour cette raison que la structuration du code (game loop non bloquante, machine à états finis) devient essentielle dès que le programme gère plusieurs tâches à la fois.
millis()Le défaut de delay() : pendant qu’il attend, rien d’autre ne s’exécute. Impossible de lire un bouton, rafraîchir un écran et faire clignoter une LED « en même temps » avec des delay().
La solution est de ne jamais bloquer : au lieu d’attendre, on regarde l’heure. millis() renvoie le nombre de millisecondes écoulées depuis le démarrage. En mémorisant la date de la dernière action, on décide s’il est temps d’agir - sans jamais figer le programme.
unsigned long dernierClignotement = 0;
const unsigned long INTERVALLE = 500; // ms
int etatLed = LOW;
void loop() {
// ... ici, le reste du programme tourne librement (boutons, écran…)
if (millis() - dernierClignotement >= INTERVALLE) {
dernierClignotement = millis();
etatLed = !etatLed;
digitalWrite(LED_PIN, etatLed);
}
}
Ce motif - comparer millis() à une date mémorisée - est le fondement de la game loop non bloquante et se combine naturellement avec la machine à états finis.
Pour une pause courte et unique (initialiser un composant, un petit délai au démarrage), delay() est parfaitement acceptable. C’est dans la loop(), quand plusieurs choses doivent avancer en parallèle, qu’il faut l’éviter.
Le programme le plus simple relie tous les concepts vus jusqu’ici :
void setup() {
pinMode(LED_BUILTIN, OUTPUT); // configure la broche en sortie (GPIO, registre)
}
void loop() {
digitalWrite(LED_BUILTIN, HIGH); // écrit 3,3 V sur la broche (registre)
delay(500); // bloque le CPU 500 ms (pas d'OS pour faire autre chose)
digitalWrite(LED_BUILTIN, LOW); // écrit 0 V sur la broche
delay(500);
}
pinMode et digitalWrite écrivent dans des registres (Architecture d’un microcontrôleur).delay() bloque le CPU car il n’y a pas d’OS pour exécuter autre chose pendant ce temps.Rares sont les projets qui n’utilisent que le core Arduino : un écran, un capteur ou un servo s’appuient sur une bibliothèque tierce. On ne copie pas son code - on la déclare, et l’outil la télécharge :
platformio.ini :lib_deps =
bodmer/TFT_eSPI
madhephaestus/ESP32Servo
Ensuite, un #include <...> dans le code suffit à utiliser la bibliothèque.
Le moniteur série est l’outil de débogage n°1 : Serial.println() affiche l’état du programme en direct. Encore faut-il que les deux extrémités parlent à la même vitesse.
Si le moniteur affiche des caractères illisibles, c’est presque toujours un baud rate qui ne correspond pas. Vérifie que la vitesse du moniteur série est identique à celle passée à Serial.begin() (souvent 115200).
1. Quelles étapes transforment un .ino en programme qui s’exécute sur la puce ?
2. Pourquoi éviter delay() dans une loop() qui gère plusieurs tâches ?
3. Que fait le ROM bootloader au reset ?
pinMode, digitalWrite…) et l’uploader.setup() s’exécute une fois ; loop() tourne en boucle infinie jusqu’à la coupure d’alimentation.setup/loop).delay() bloque tout le programme.millis() à une date mémorisée plutôt qu’utiliser delay().lib_deps (PlatformIO), puis un #include.Serial.println() + un moniteur série au même baud que Serial.begin().
