Utiliser des inserts taraudés

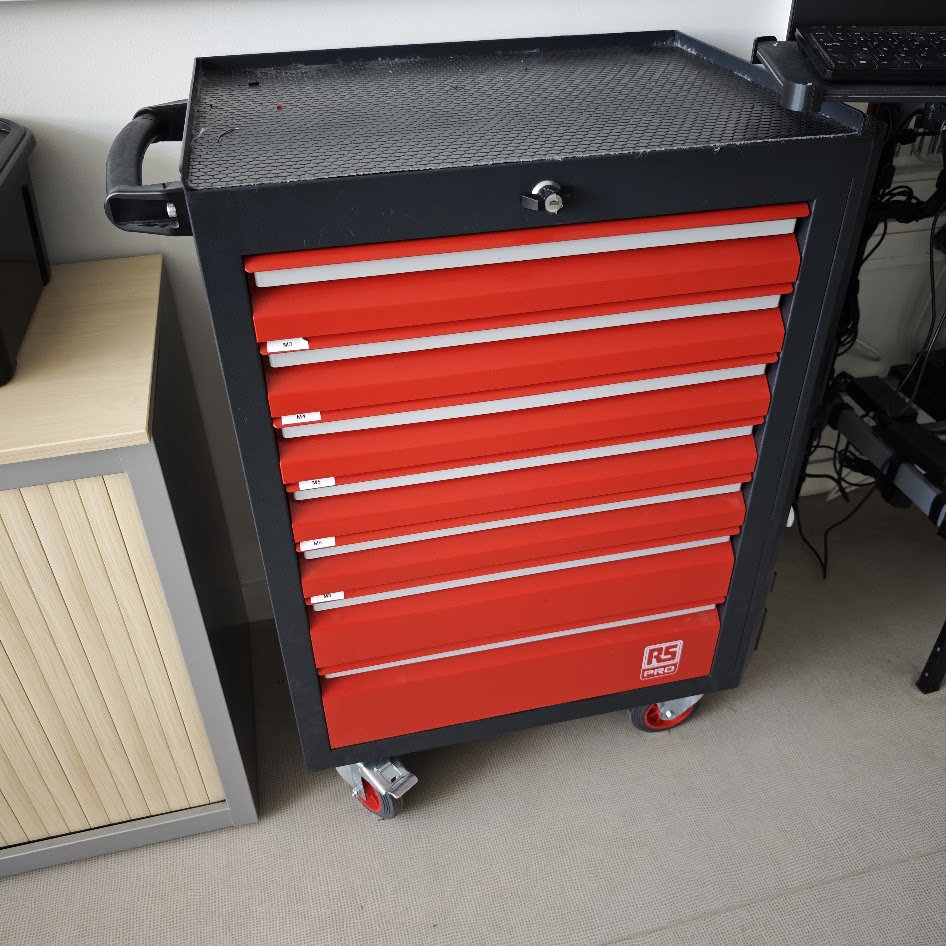

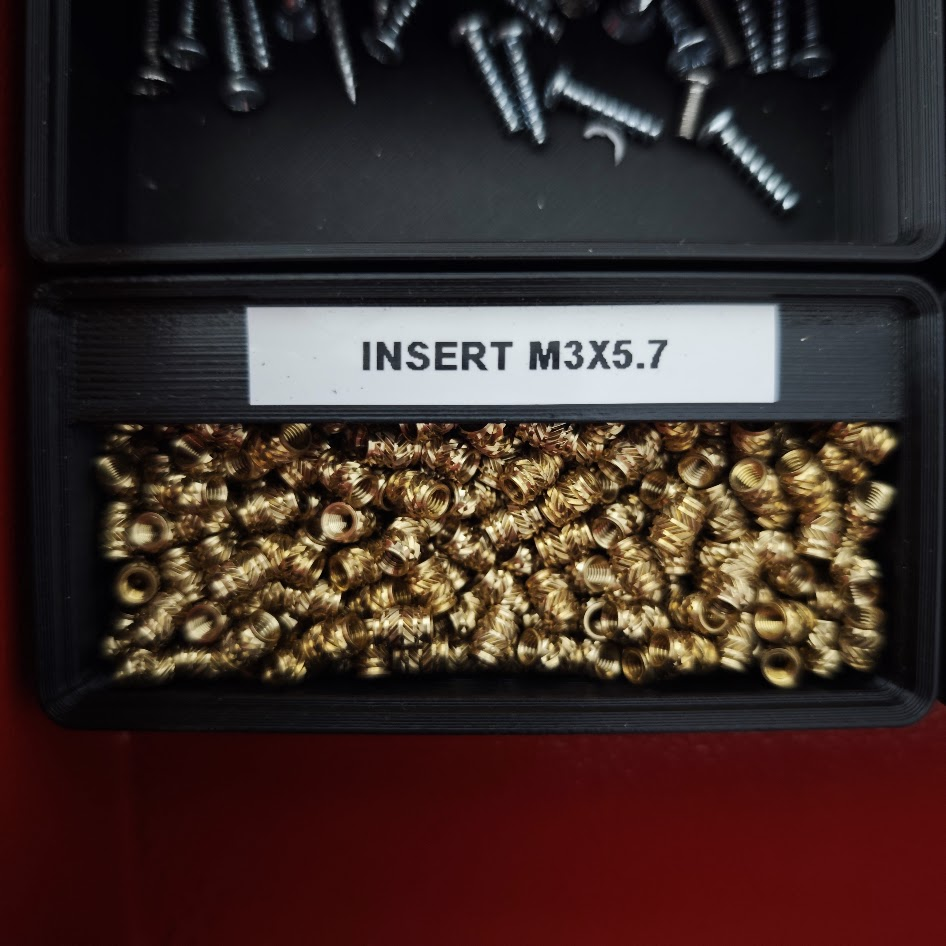

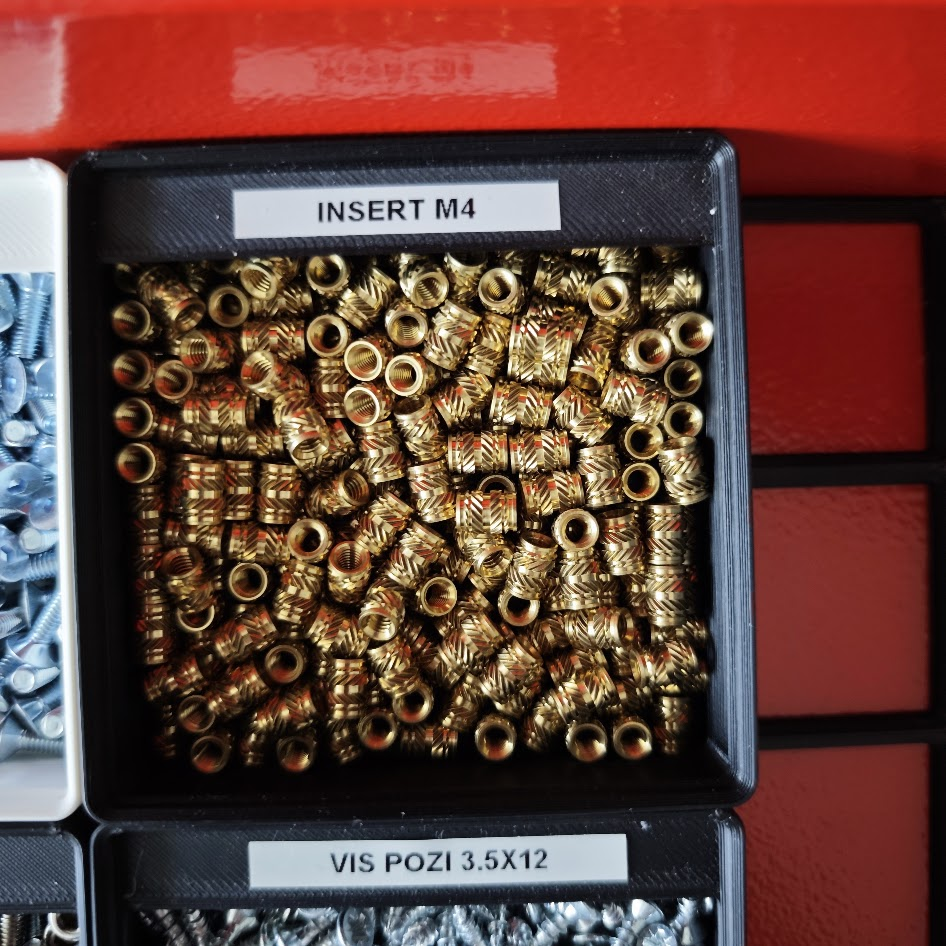

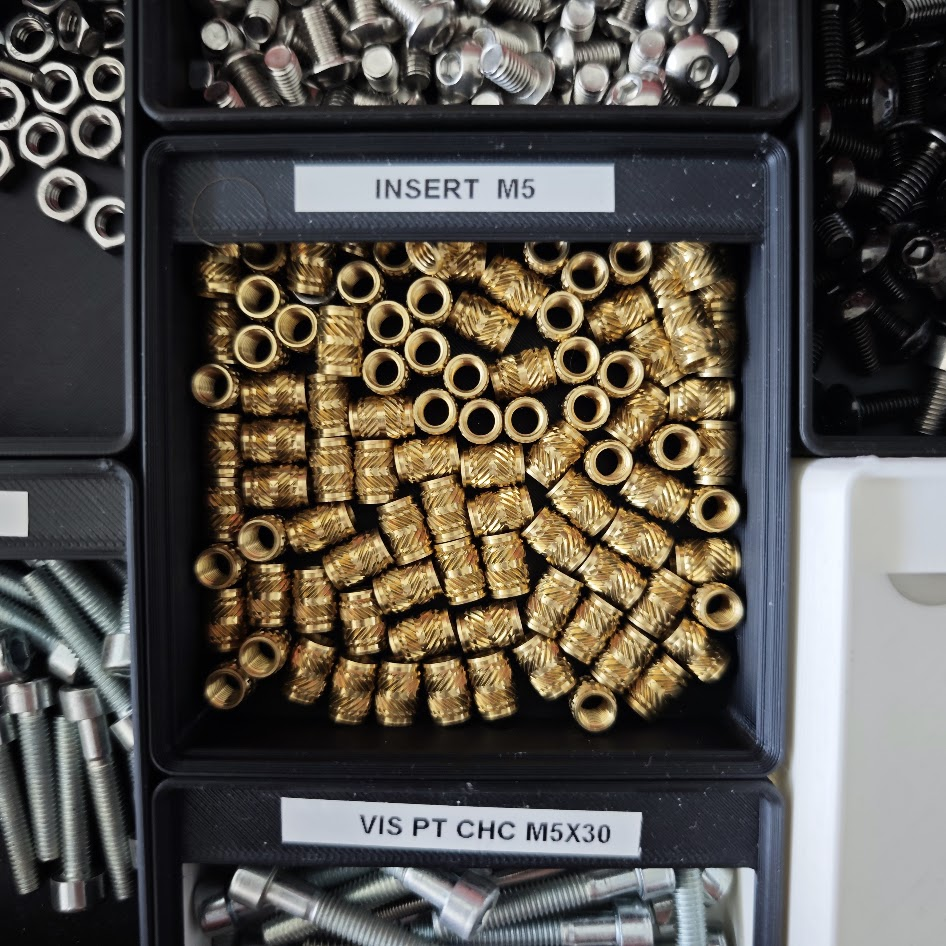

Avant de concevoir votre pièce, vous devrez commencer par choisir le type d’insert que vous souhaitez utiliser. Le MakerSpace met à disposition plusieurs types d’inserts taraudés au format métrique. Vous les trouverez dans la servante visserie, dans la zone dédiée du MakerSpace.

Chaque insert possède un diamètre de perçage spécifique ainsi qu’une longueur minimale d’insertion à respecter pour garantir un bon maintien mécanique. Ces dimensions sont à prendre en compte dès la phase de modélisation de votre pièce.

Afin de déterminer le diamètre de perçage et la longueur d’insertion à prévoir, vous pouvez vous référer aux mesures ci-dessous, correspondant aux inserts taraudés couramment utilisés au MakerSpace :

• M3 : diamètre de perçage 4.2 mm, profondeur minimum 6 mm
• M4 : diamètre de perçage 5.8 mm, profondeur minimum 8 mm
• M5 : diamètre de perçage 6.5 mm, profondeur minimum 10 mm

Si vous avez un doute, ou si vous utilisez un insert non référencé dans la servante, vous devrez mesurer vous-même :

• la longueur de l’insert,

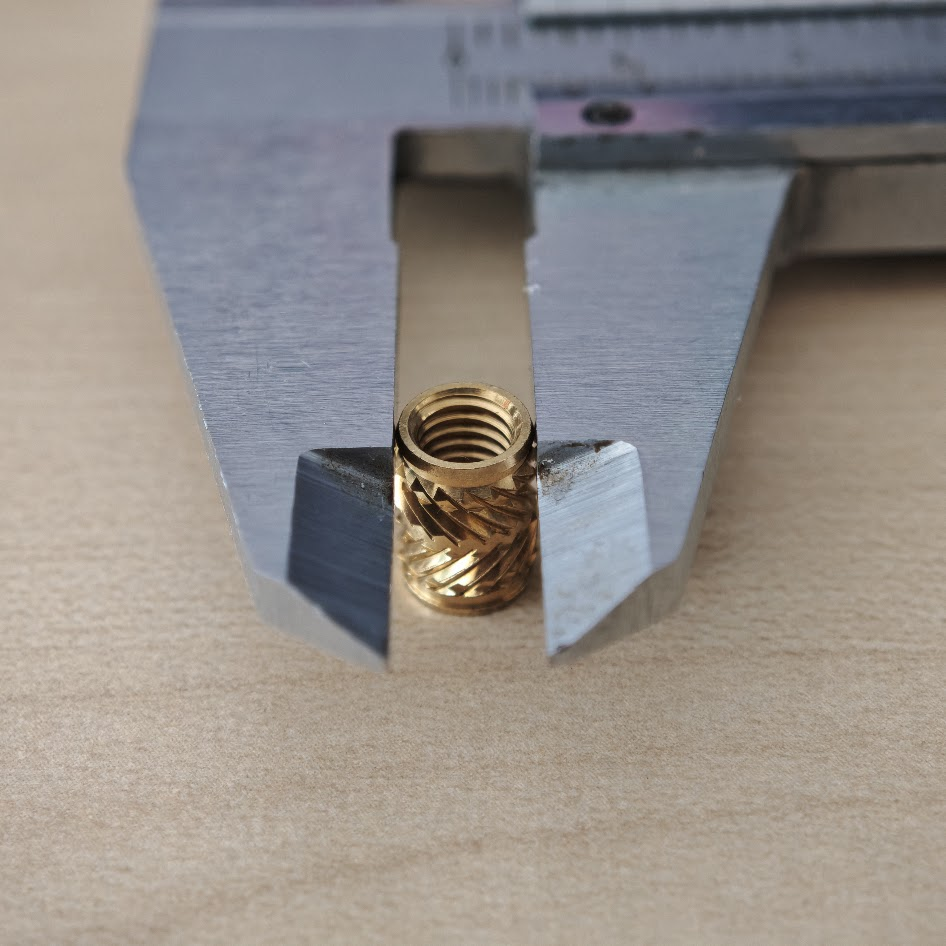

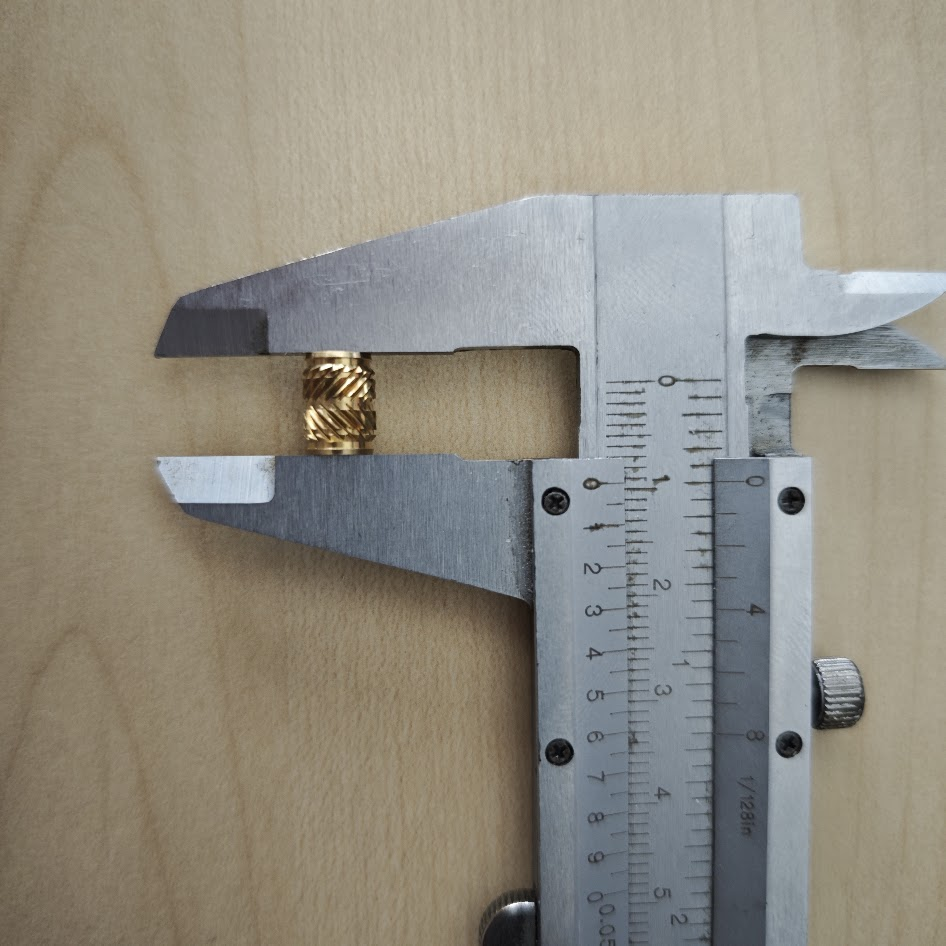

• son diamètre extérieur au niveau de la bague d’insertion (voir images).

Ajoutez ensuite une marge de 0.2 mm au diamètre mesuré pour faciliter l’insertion à chaud.

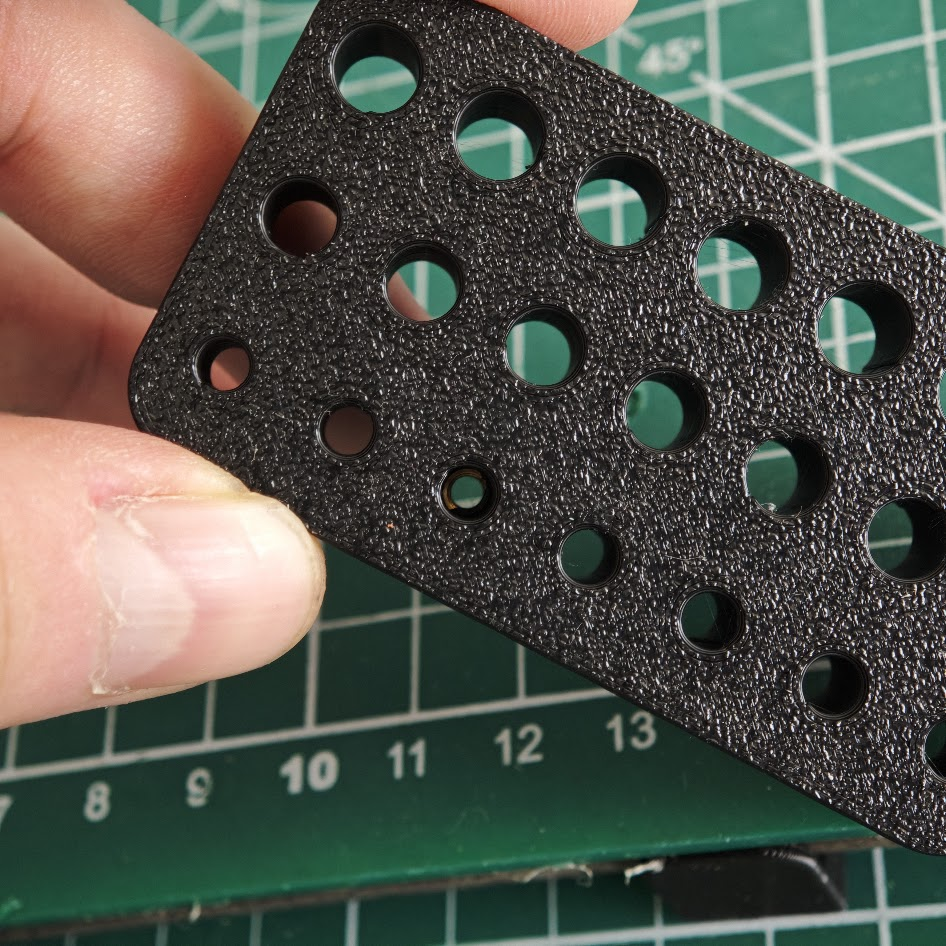

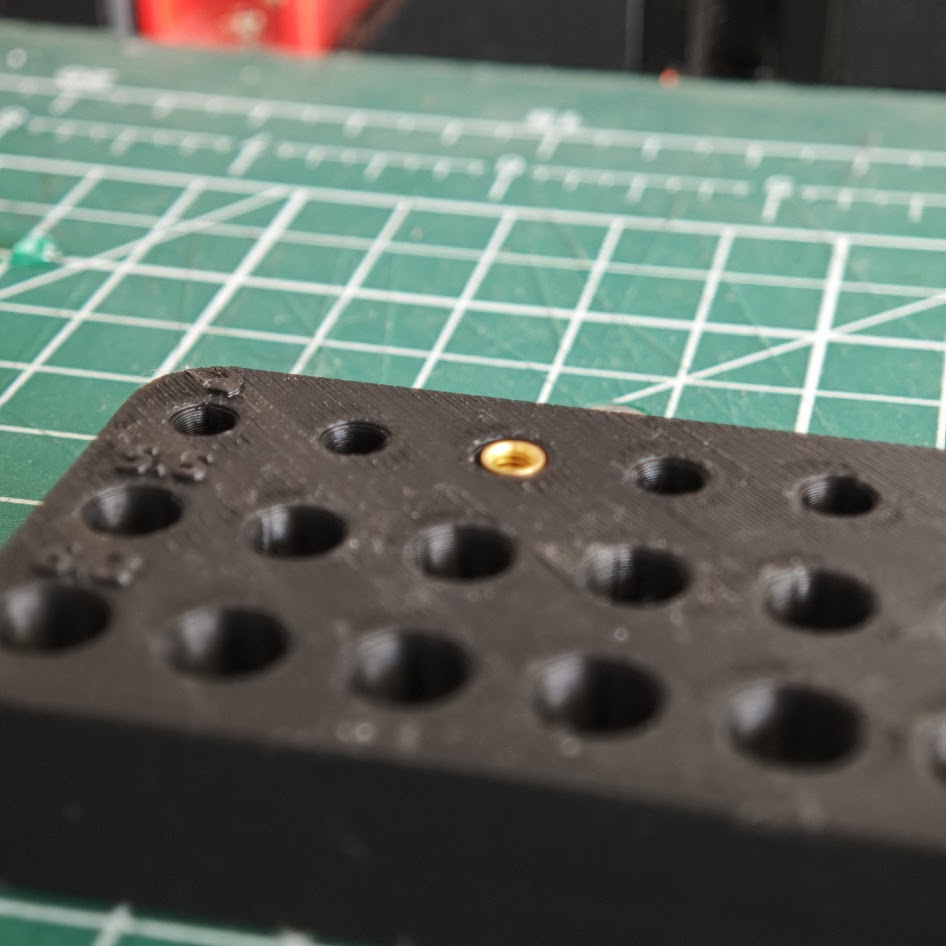

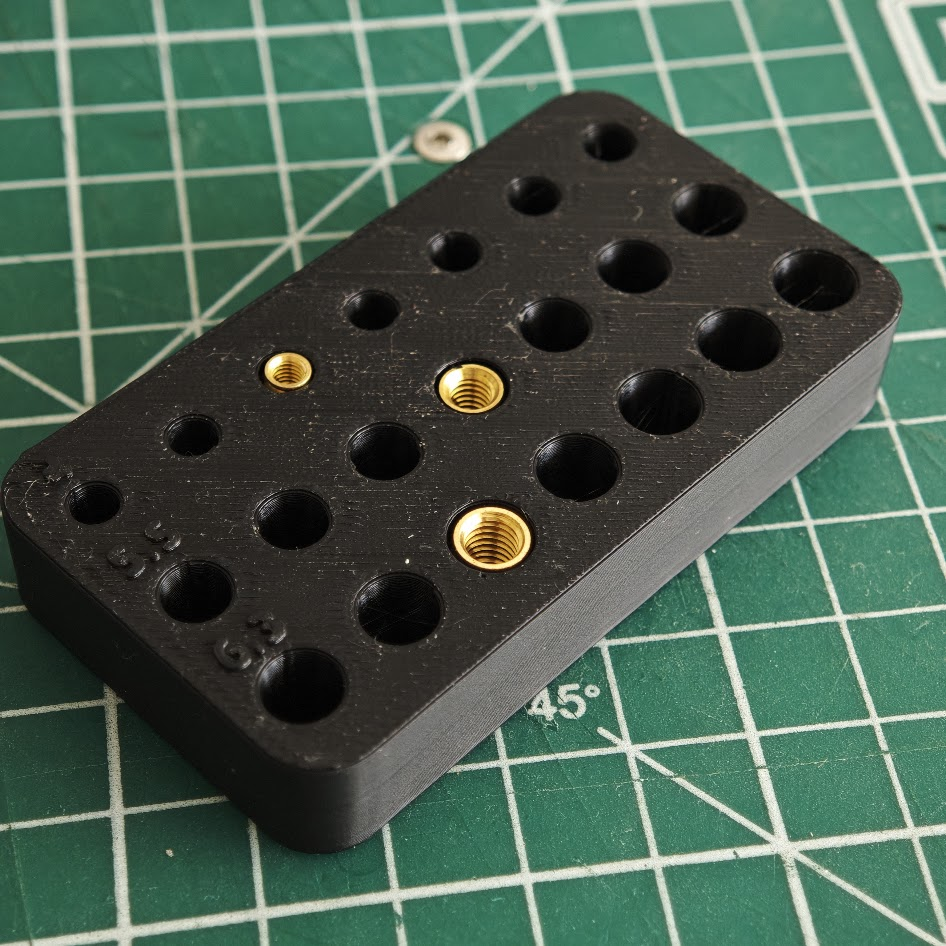

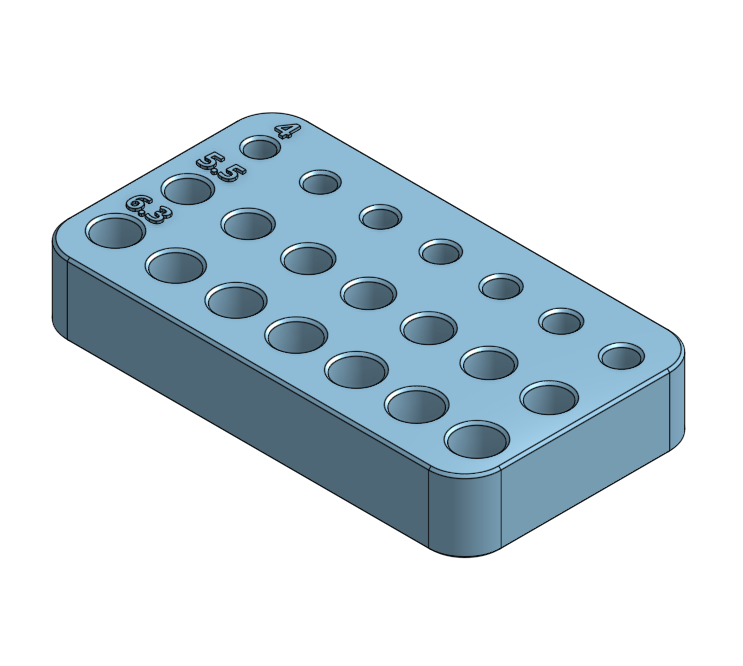

Pour une validation plus précise, nous vous recommandons de modéliser une pièce test comportant plusieurs perçages à diamètres variables. Cela vous permettra d’identifier expérimentalement le diamètre le plus adapté à votre machine et au matériau utilisé (voir exemple en photo).

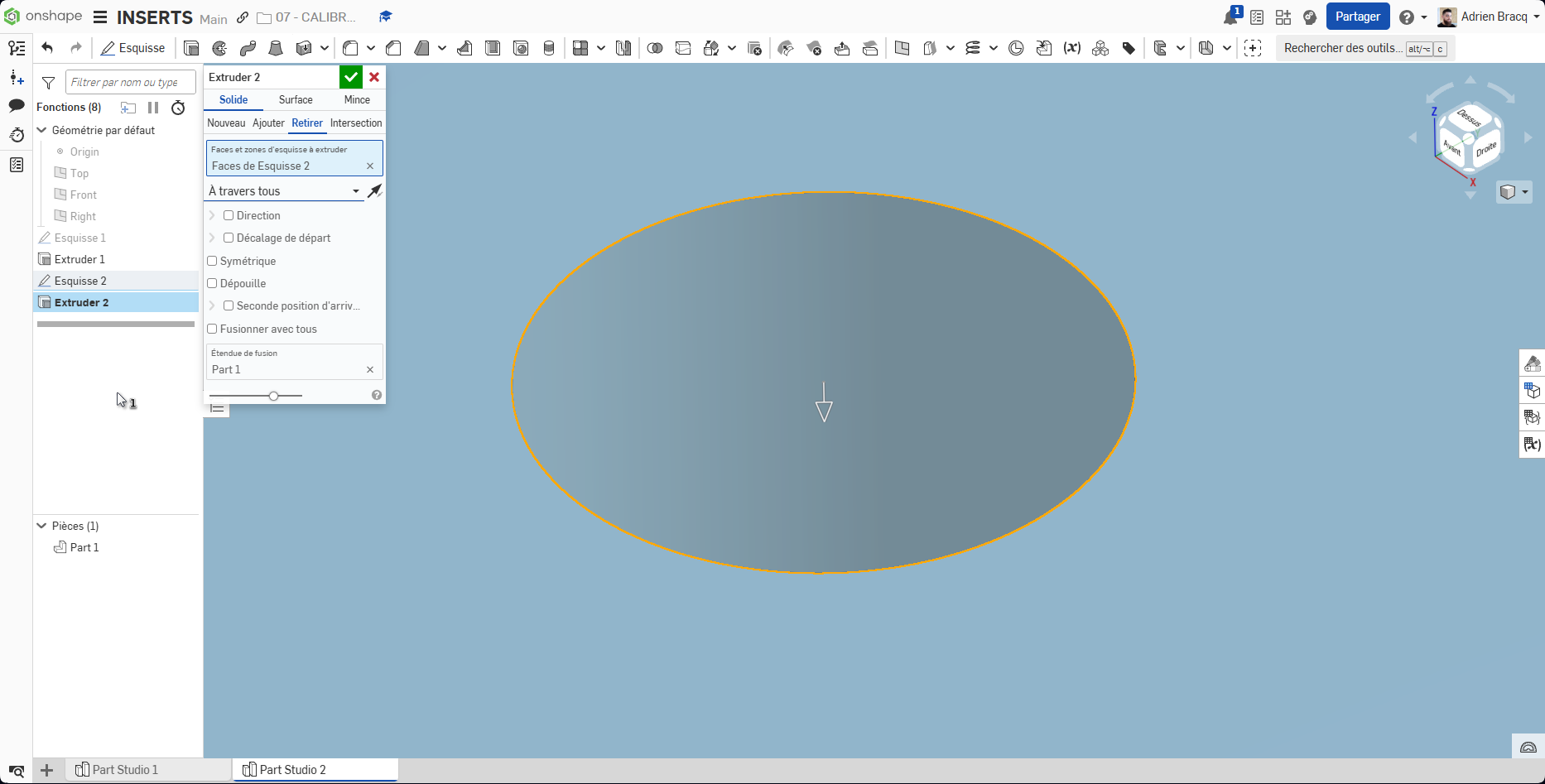

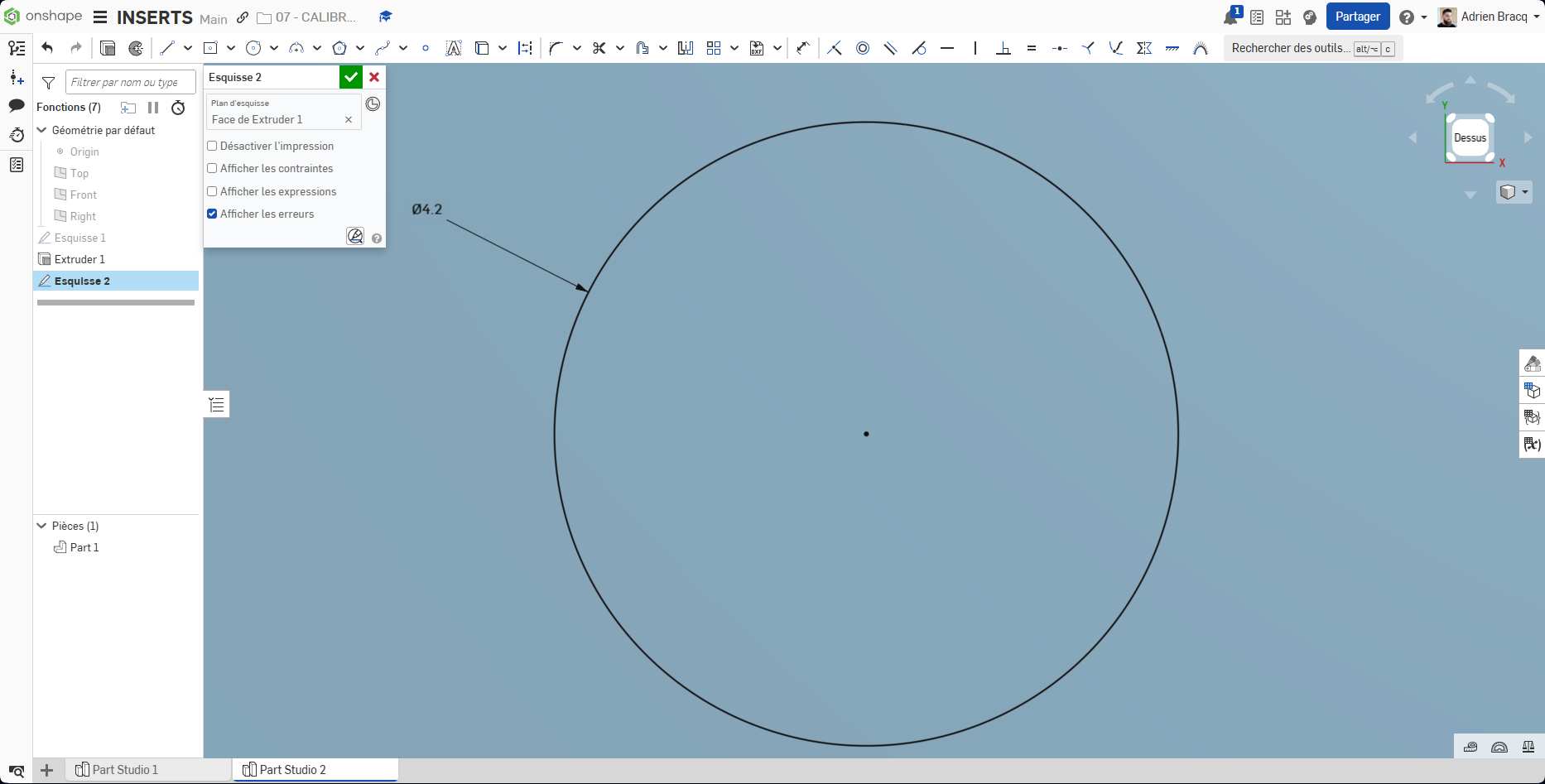

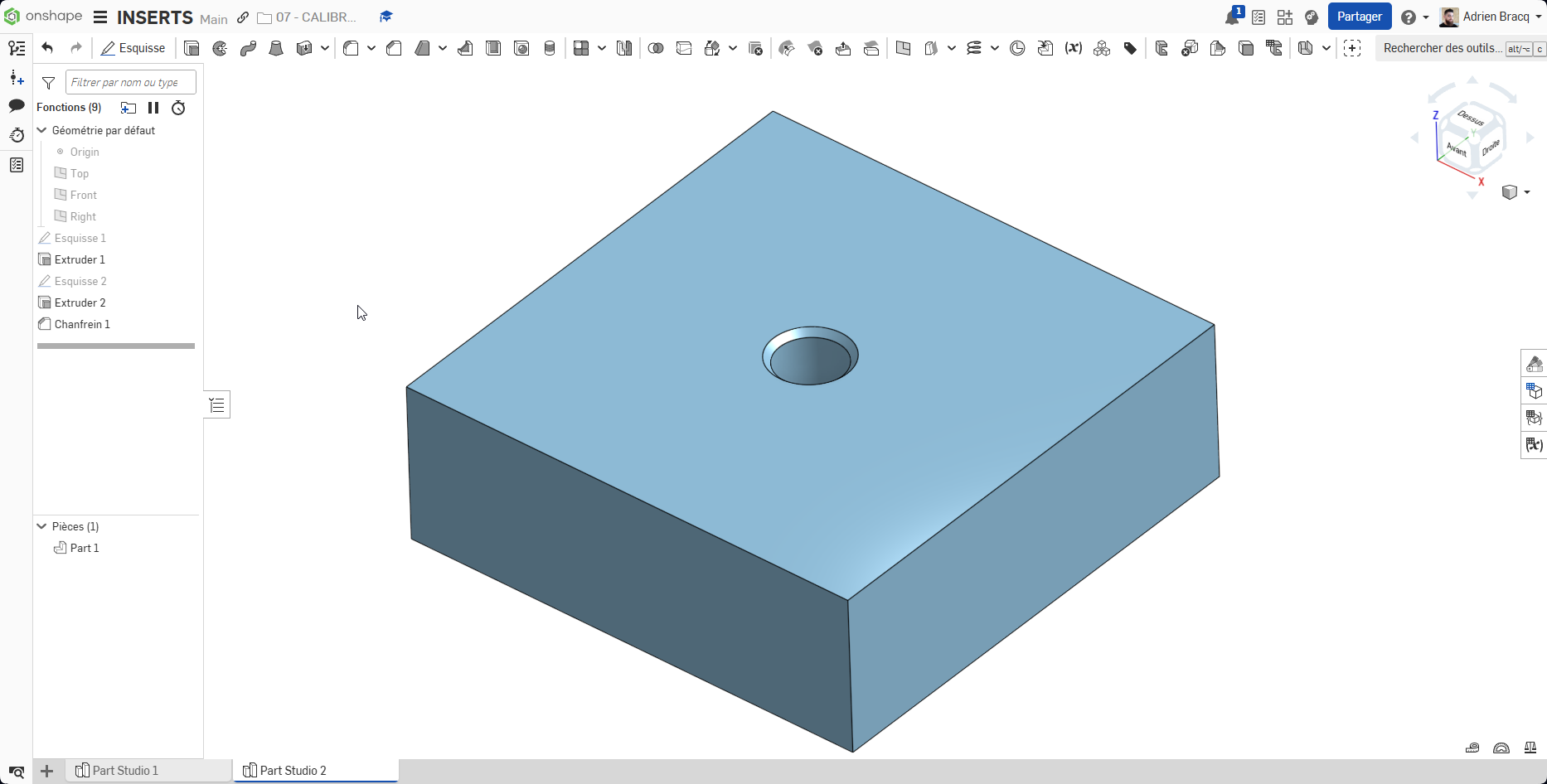

La première solution pour intégrer des inserts consiste à réaliser un perçage avec un chanfrein à l’entrée. Le diamètre du perçage devra être adapté au type d’insert que vous utilisez (diamètre extérieur et tolérance d’insertion). Le chanfrein permet une insertion facilitée de l’insert lors de la préparation, et assure un meilleur centrage au début de l’insertion à chaud.

La profondeur du perçage dépendra également du type d’insert choisi. Nous vous conseillons de prévoir une marge de sécurité, voire, dans l’idéal, de modéliser un perçage traversant si la géométrie de la pièce le permet. Cela facilite l’ajustement et évite les problèmes si l’insert dépasse légèrement.

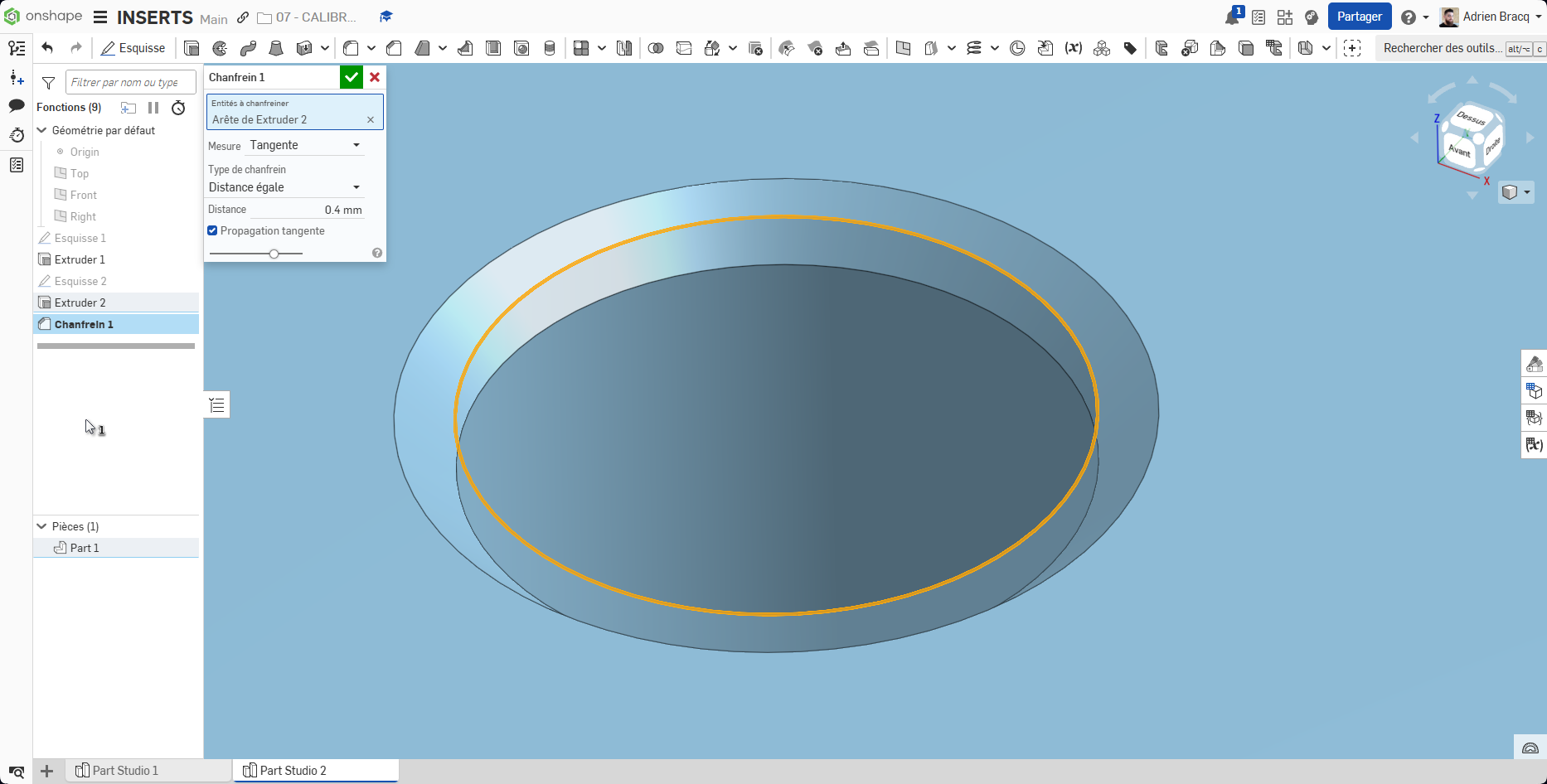

Concernant le chanfrein, une valeur comprise entre 0.4 mm et 0.8 mm est généralement recommandée. Dans la majorité des cas, avec des machines classiques équipées de buses de 0.4 mm, un chanfrein de 0.4 mm est suffisant et remplit parfaitement cette fonction.

Dans le cas où vous devez réaliser une multitude de perçages, il est déconseillé de les créer un par un manuellement.

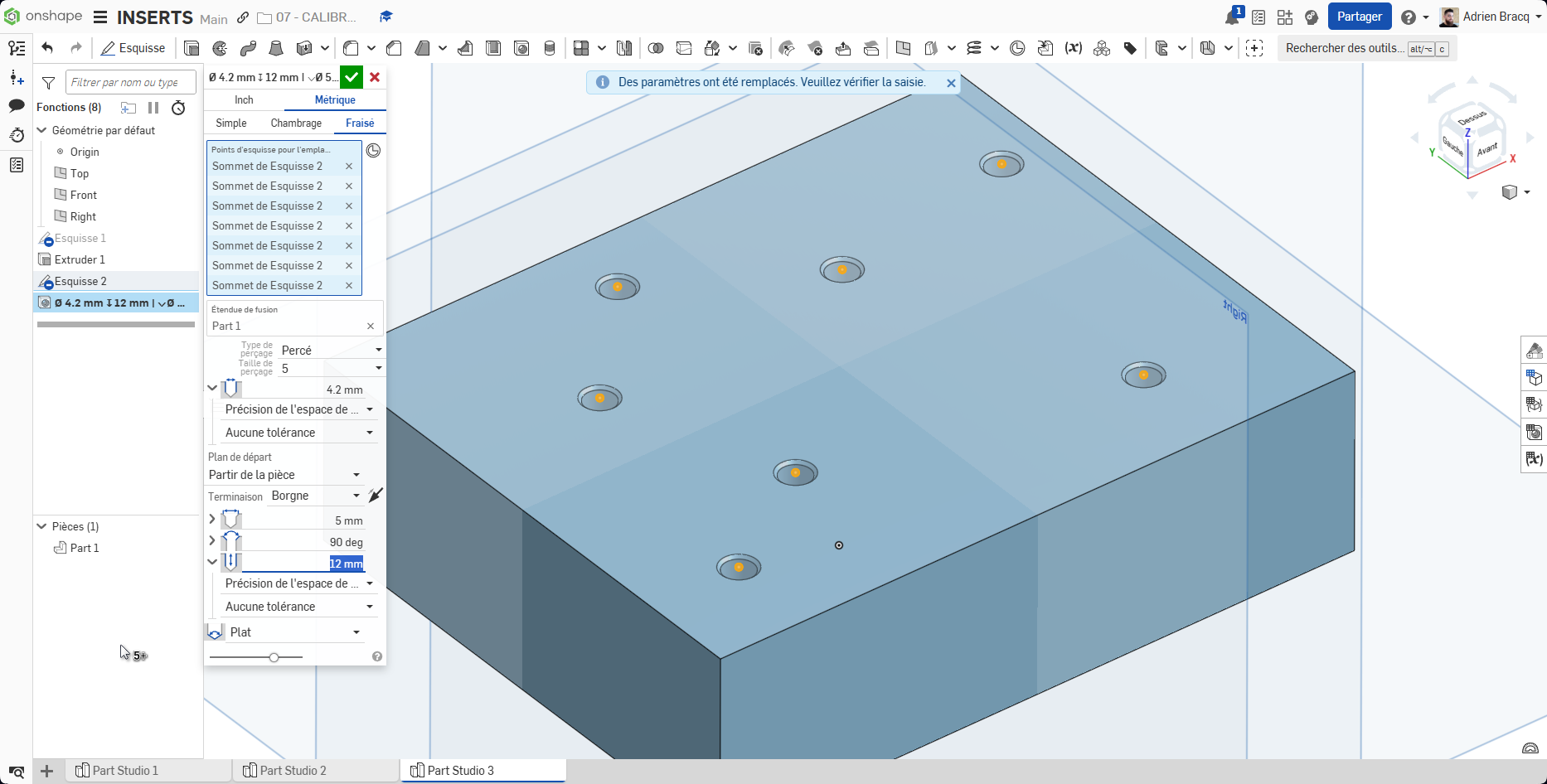

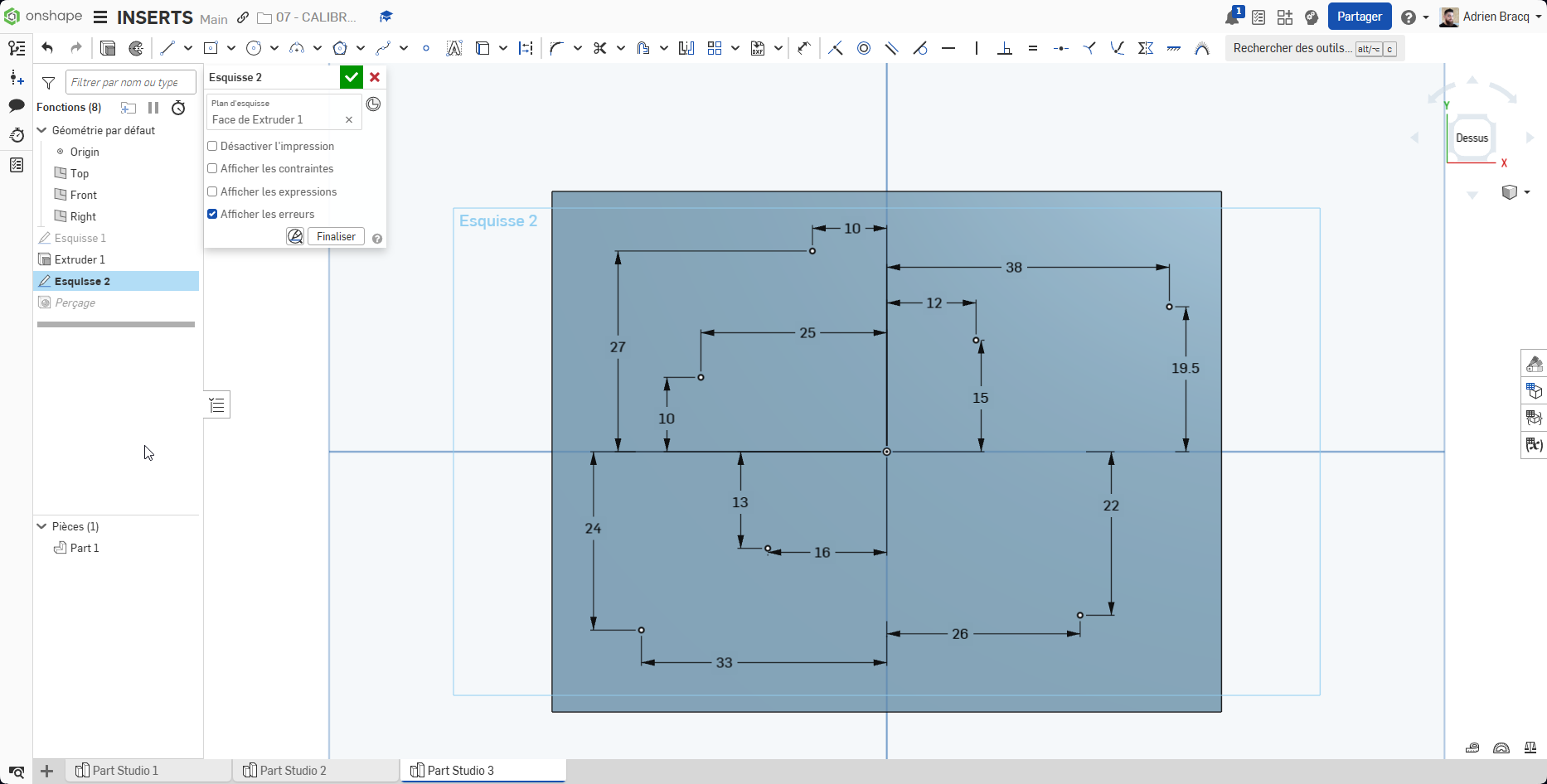

Vous pouvez utiliser l’outil Point pour définir rapidement les centres de tous vos perçages. Ensuite, utilisez l’outil Perçage (voir image ci-dessous) pour générer l’ensemble des perçages en une seule fonction paramétrique, ce qui facilite la modification et garantit un positionnement cohérent.

Une fois votre pièce imprimée en 3D, commencez par vérifier la qualité des perçages et assurez-vous que les chanfreins ont été correctement formés. Si vous observez des fils de plastique résiduels (stringing) ou des défauts de surface dans les trous, n’hésitez pas à utiliser un forêt adapté pour nettoyer manuellement le perçage avant d’y insérer l’insert.

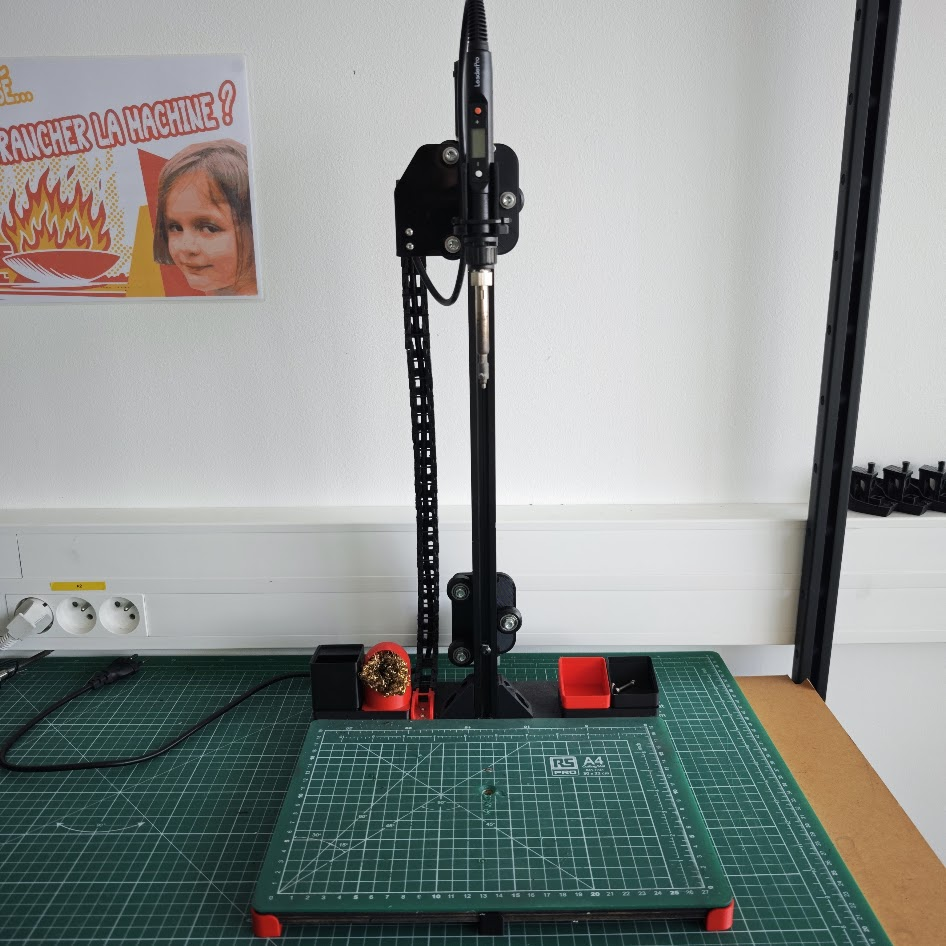

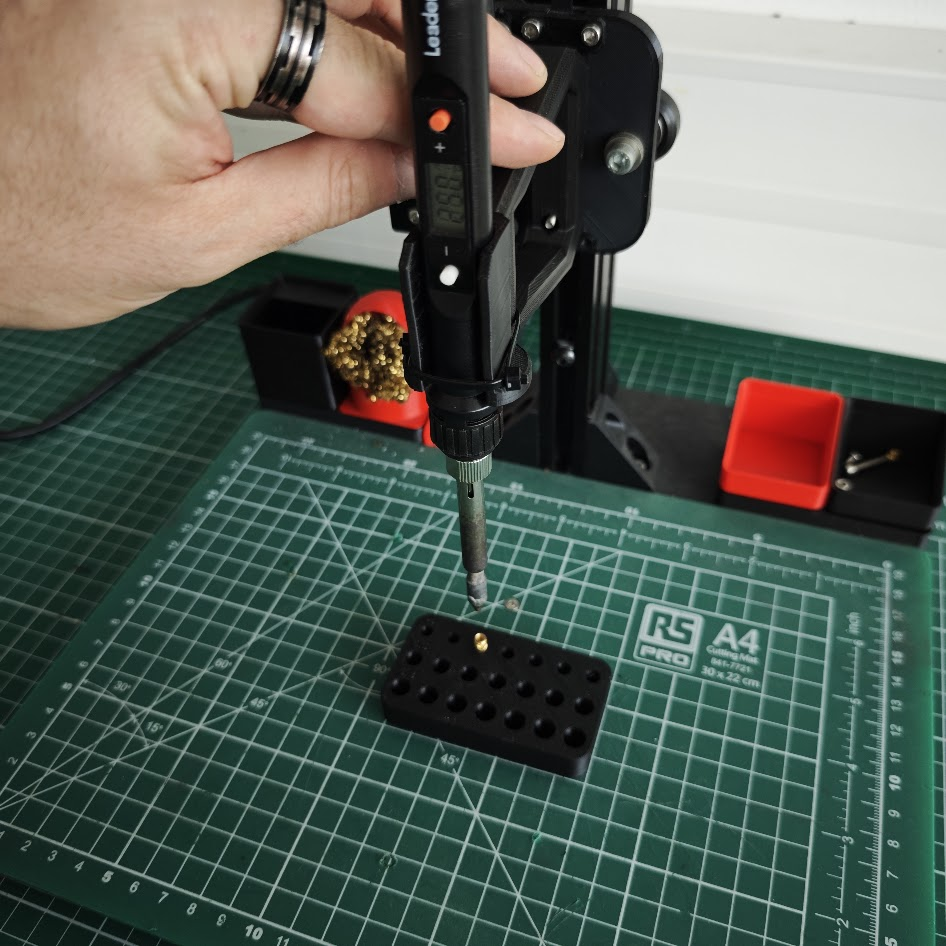

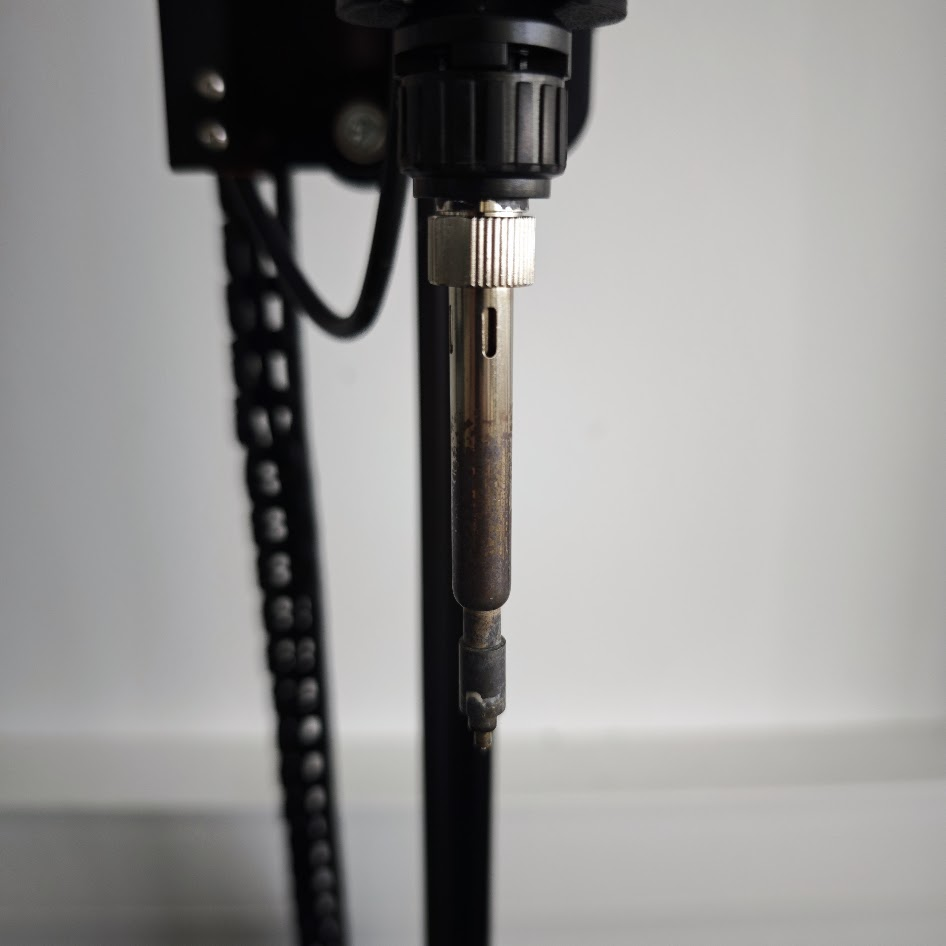

Pour la suite, nous utiliserons la presse à inserts du MakerSpace (voir photo). Il s’agit d’un fer à souder équipé d’un embout spécifique pour les inserts, monté sur une presse verticale permettant une insertion droite, contrôlée et sécurisée.

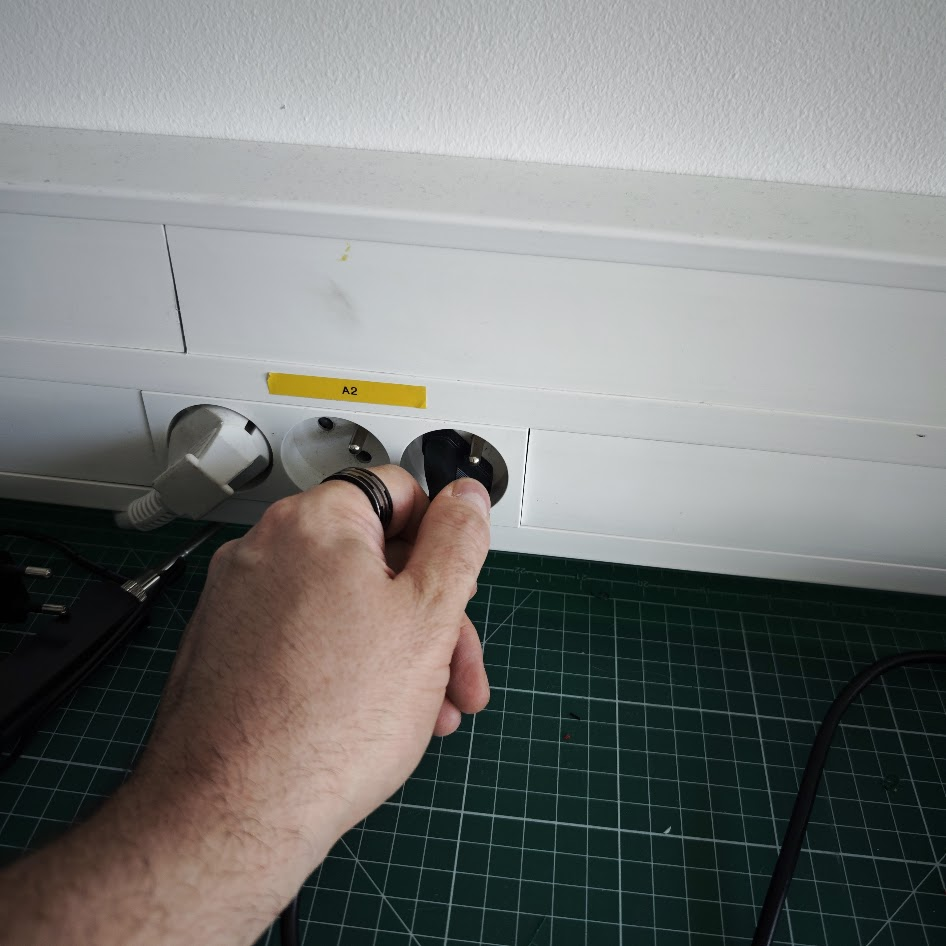

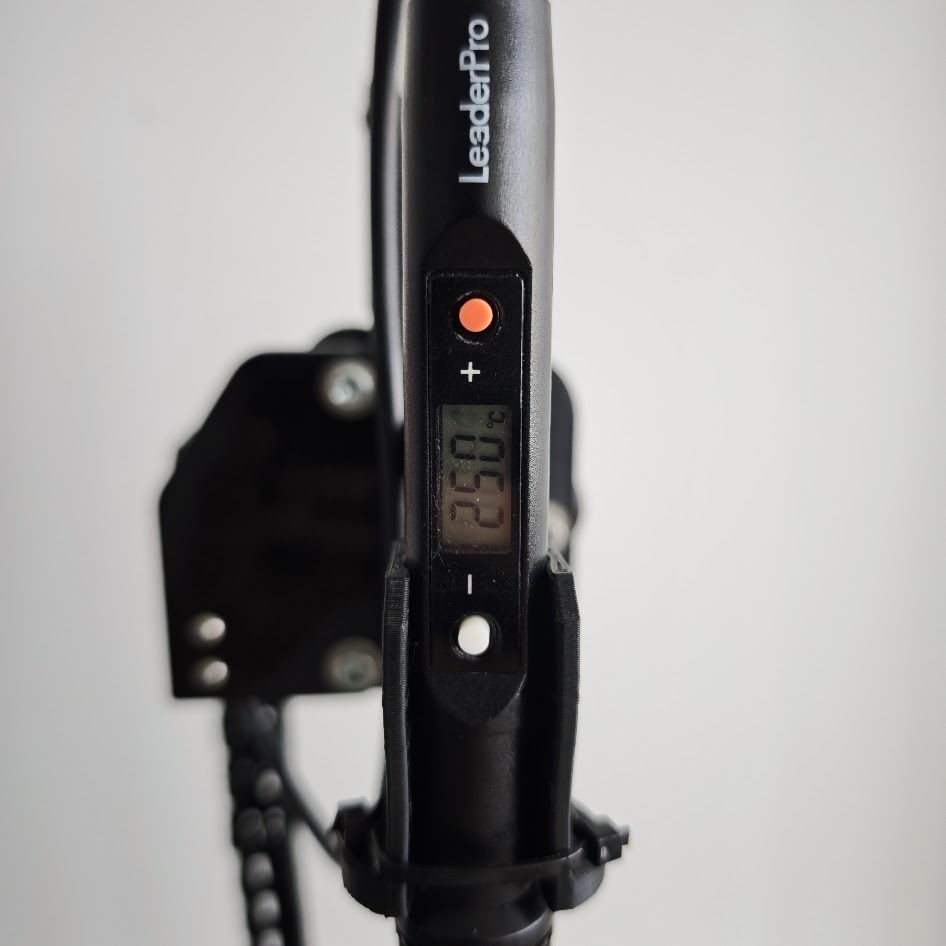

Branchez le fer à souder et attendez qu’il atteigne la température de consigne. La température doit généralement être réglée à environ +20 °C par rapport à la température d’impression du plastique utilisé.

Par exemple :

• Pour du PLA, une température de 250 °C est tout à fait adaptée.
• Pour du PETG, on peut monter autour de 270 °C.

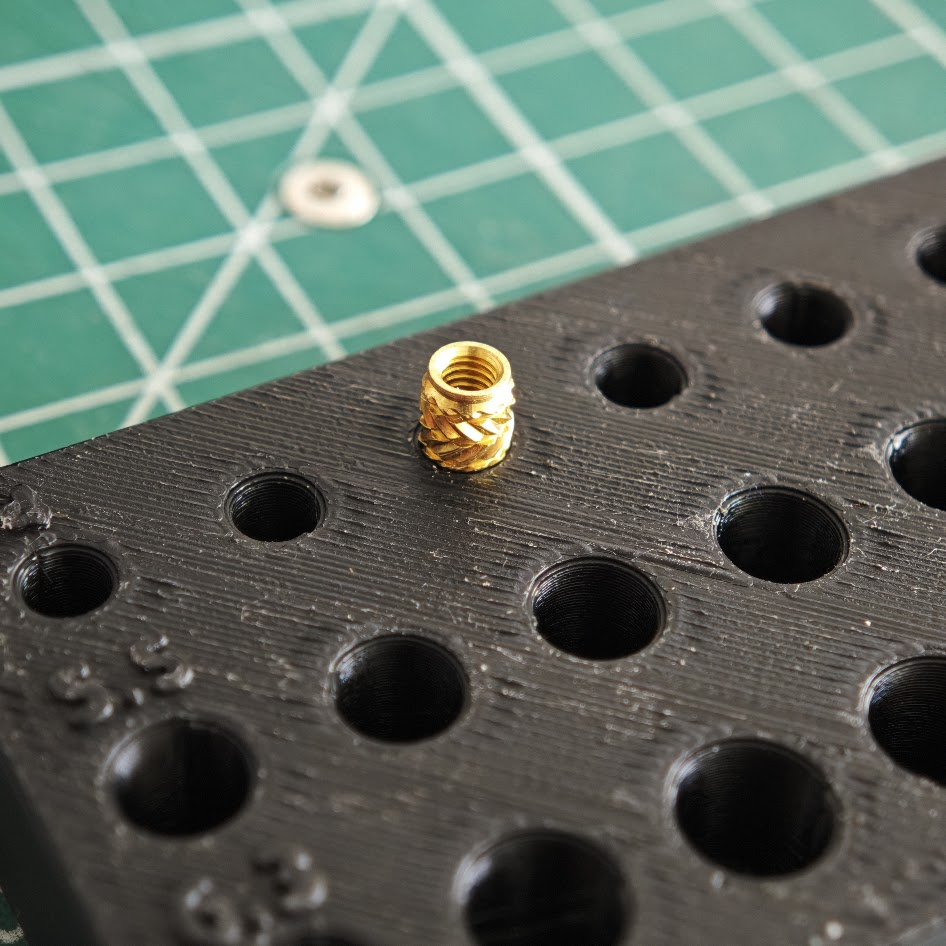

Une fois que la température est atteinte, placez l’insert dans le perçage de la pièce. Grâce au chanfrein modélisé, l’insert doit rester en place sans forcer, simplement maintenu par gravité ou un léger ajustement. Ne l’enfoncez pas manuellement.

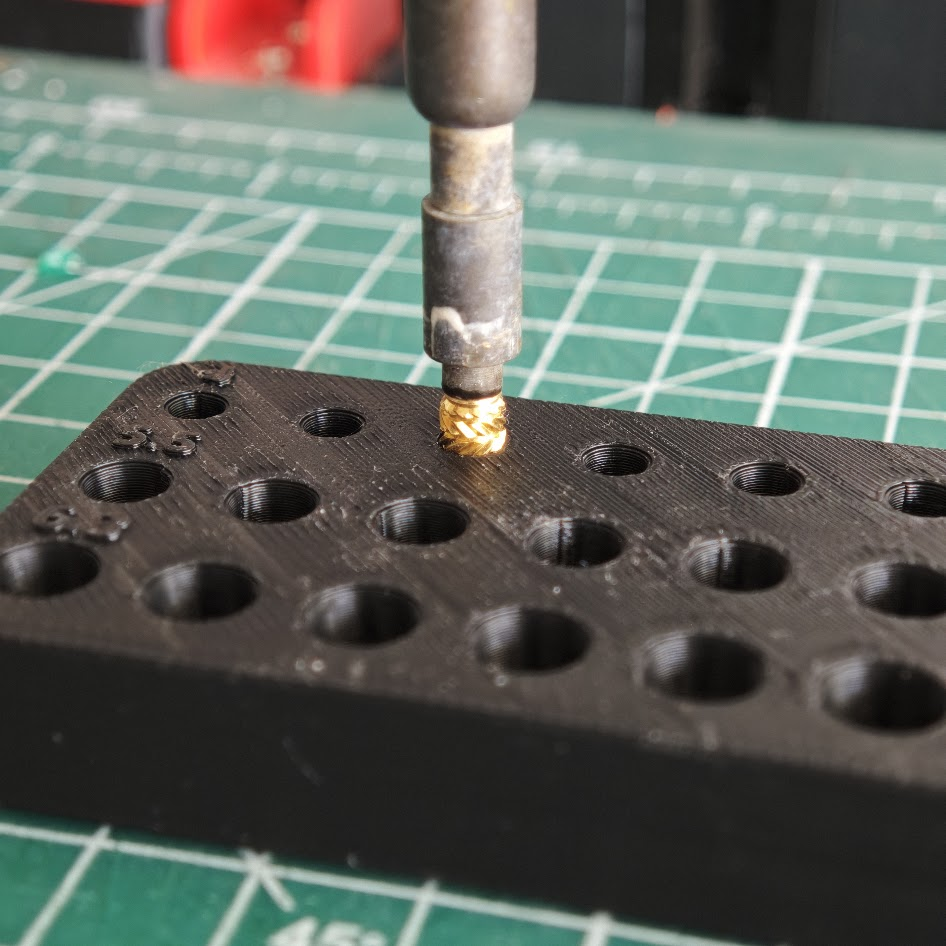

Approchez ensuite le fer à souder et mettez-le en contact direct avec l’insert. Laissez l’insert chauffer pendant environ 3 à 5 secondes, pas plus.

Puis, exercez une légère pression verticale vers le bas. L’insert devrait s’enfoncer lentement dans le plastique fondu, de manière contrôlée. Ne forcez jamais l’insertion : c’est la chaleur, pas la force, qui permet à l’insert de s’implanter correctement.

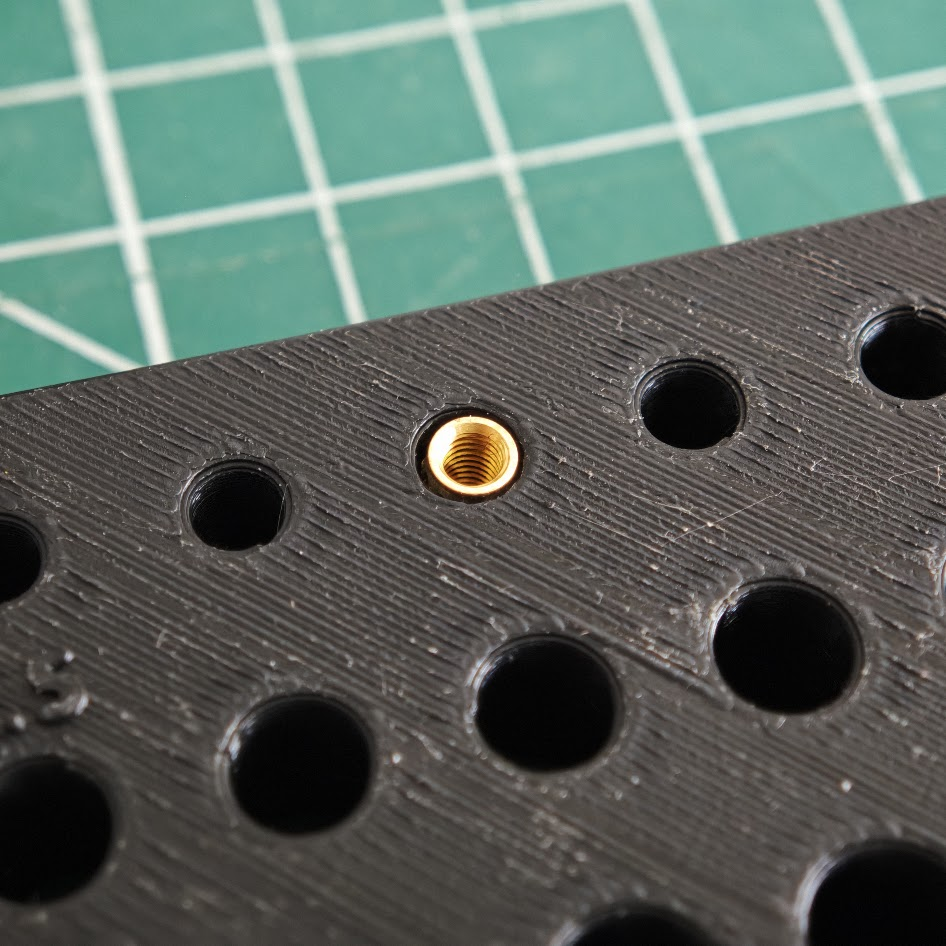

Lorsque l’insert est arrivé au ras de la surface de la pièce, dans sa position finale, relevez le fer délicatement et laissez refroidir sans toucher pendant quelques secondes.

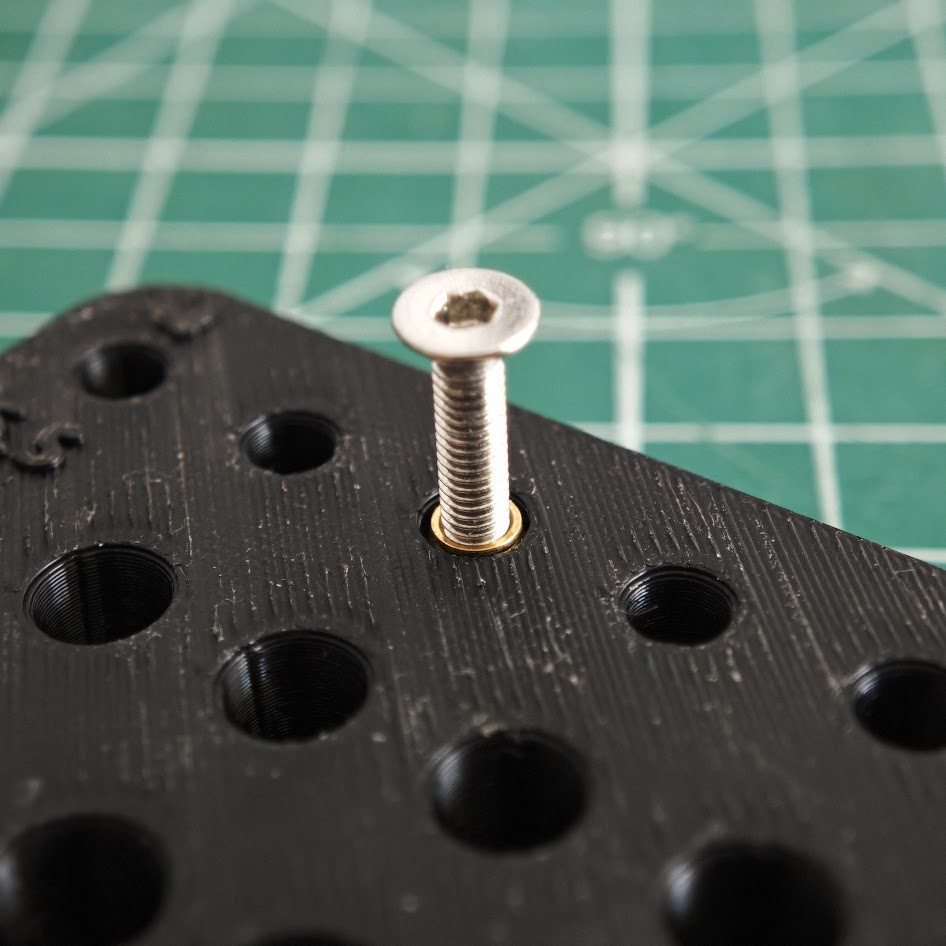

Il ne vous reste plus qu’à laisser refroidir votre insert et votre pièce pendant quelques secondes avant toute manipulation ou vissage.

⚠️ N’oubliez pas de débrancher la presse à inserts ou le fer à souder une fois l’opération terminée, pour des raisons de sécurité et pour préserver le matériel.
