Machine à états finis (FSM)

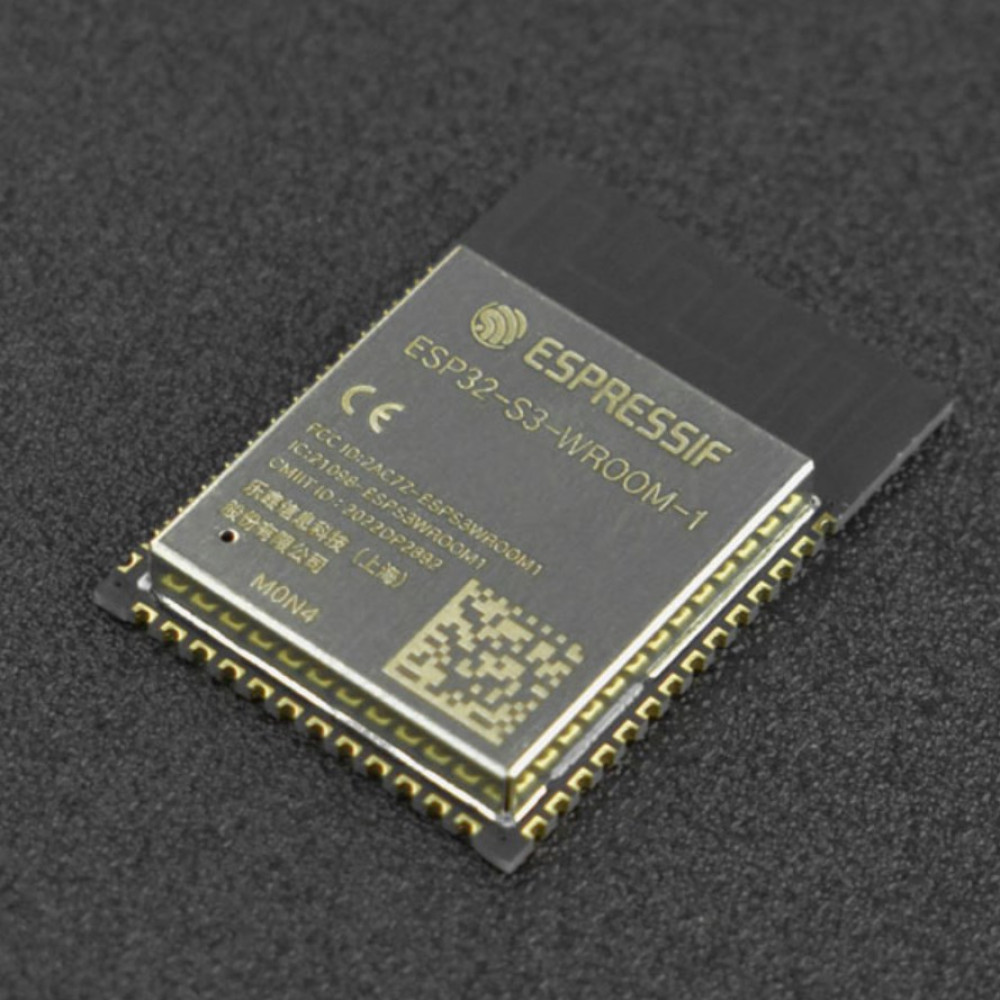

Comprendre et implémenter une machine à états finis (FSM) pour piloter les phases d'un jeu embarqué sur ESP32-S3.
Pré-requis :
Ton programme grossit. Une LED qui clignote tient en quatre lignes ; mais un jeu, lui, a plusieurs moments de vie - un menu d’accueil, une partie en cours, un écran de fin. Gérer ces phases « à la main » transforme vite le code en plat de spaghettis : des variables un peu partout, des if/else qui s’emmêlent, et des bugs difficiles à traquer.
La machine à états finis (FSM) est l’outil classique de l’embarqué pour garder les idées claires. Commençons par voir ce qui se passe sans elle.
À la fin de ce concept, tu sauras :
enum et un switch ;Un programme embarqué simple enchaîne les actions ligne par ligne. Dès qu’il faut gérer plusieurs phases (menu d’accueil → partie en cours → game over), le code se remplit de if/else imbriqués et de variables booléennes qui s’accumulent :
bool enPartie = false;
bool gameOver = false;
bool menuActif = true;
// ...et ça empire à chaque nouvelle phase
La machine à états finis (FSM - Finite State Machine) est la solution classique de l’embarqué pour ce problème.
Une FSM est définie par :
MENU, PARTIE, GAME_OVER)stateDiagram-v2
[*] --> MENU
MENU --> PARTIE : bouton START pressé
PARTIE --> GAME_OVER : vie == 0
GAME_OVER --> MENU : bouton RETRY pressé
Une FSM peut aussi se lire comme un tableau : pour chaque état (lignes) et chaque événement (colonnes), quel est l’état suivant ? C’est une façon rigoureuse de vérifier qu’aucun cas n’est oublié.
| État \ Événement | START | vie == 0 | RETRY |
|---|---|---|---|
| MENU | PARTIE | - | - |
| PARTIE | - | GAME_OVER | - |
| GAME_OVER | - | - | MENU |
Une case « - » signifie « l’événement est ignoré dans cet état ». Ce tableau se traduit ensuite directement en switch/case.
enum + switchenum EtatJeu {
MENU,
PARTIE,
GAME_OVER
};
EtatJeu etat = MENU; // état initial
switchvoid loop() {
lireEntrees(); // lire boutons / joystick
switch (etat) {
case MENU:
afficherMenu();
if (boutonStart()) {
initialiserPartie();
etat = PARTIE; // transition
}
break;
case PARTIE:
mettreAJourJeu();
afficherJeu();
if (vieJoueur == 0) {
etat = GAME_OVER; // transition
}
break;
case GAME_OVER:
afficherGameOver();
if (boutonRetry()) {
etat = MENU; // transition
}
break;
}
}
Chaque case gère un seul état : ce qu’il affiche, ce qu’il fait, et vers quel état il peut basculer.
Dans une même séance, le mot état désigne deux choses différentes : les données du jeu (position de la balle, score - des variables) et la phase du jeu (MENU / PARTIE / GAME_OVER - la FSM). Garde cette distinction en tête pour ne pas mélanger les deux.
Sur un µC Arduino, il n’y a pas de système d’exploitation. Pas de threads (tâches exécutées en parallèle), pas de sleep() bloquant sans conséquence. Le loop() s’exécute en boucle infinie - toutes les décisions sur ce qu’il faut faire à chaque instant passent par le code.
La FSM remplace ce qu’un OS ferait autrement : elle décide quel « mode » est actif et ce qu’il faut exécuter.
Dans le projet Snake multijoueur, la FSM du jeu accueillera des états réseau supplémentaires :
stateDiagram-v2
[*] --> ATTENTE_WIFI
ATTENTE_WIFI --> ATTENTE_JOUEUR : Wi-Fi connecté
ATTENTE_JOUEUR --> PARTIE : 2e joueur connecté
PARTIE --> GAME_OVER : serpent mort
GAME_OVER --> ATTENTE_JOUEUR : rejouer
La structure switch(etat) est la même - on ajoute juste des états.
| Approche | Lisibilité | Extensibilité | Bugs typiques |
|---|---|---|---|
Booléens enPartie, gameOver… |
Faible (états implicites) | Difficile | États contradictoires (enPartie && gameOver == true) |
FSM avec enum |
Élevée (états explicites) | Facile (ajouter un case) |
Aucun état contradictoire possible |
Deux raffinements rendent une FSM plus expressive (on suppose une variable globale unsigned long entreeEtat; qui mémorise l’instant d’entrée dans l’état courant).
Action d’entrée (onEnter). Certaines choses ne doivent se faire qu’une fois, au moment où l’on bascule dans un état (réinitialiser le score, afficher un écran). On les exécute donc au moment de la transition, pas à chaque tour de boucle :
void allerVers(EtatJeu nouvel) {
etat = nouvel;
entreeEtat = millis(); // date d'entrée dans l'état
if (nouvel == PARTIE) initialiserPartie(); // action d'entrée
if (nouvel == GAME_OVER) afficherGameOver(); // exécutée une seule fois
}
Transition temporisée. Un état peut basculer tout seul après un certain temps - un écran « GAME OVER » qui revient au menu après 3 secondes. On combine la FSM avec millis() (voir Du matériel au logiciel) : on compare l’heure actuelle à la date d’entrée dans l’état.
case GAME_OVER:
if (millis() - entreeEtat > 3000) { // 3 s écoulées
allerVers(MENU);
}
break;
Le feu de circulation est la FSM par excellence : trois états, des transitions purement temporisées, aucun bouton. Il rassemble tout ce qu’on vient de voir dans un programme complet et non bloquant.
stateDiagram-v2
[*] --> VERT
VERT --> ORANGE : après 5 s
ORANGE --> ROUGE : après 2 s
ROUGE --> VERT : après 5 s
enum Feu { VERT, ORANGE, ROUGE };
Feu etat = VERT;
unsigned long entreeEtat = 0;
void allerVers(Feu nouvel) {
etat = nouvel;
entreeEtat = millis();
// action d'entrée : allumer la bonne LED une seule fois
}
void loop() {
unsigned long ecoule = millis() - entreeEtat;
switch (etat) {
case VERT: if (ecoule > 5000) allerVers(ORANGE); break;
case ORANGE: if (ecoule > 2000) allerVers(ROUGE); break;
case ROUGE: if (ecoule > 5000) allerVers(VERT); break;
}
}
La loop() ne bloque jamais (aucun delay()) : le programme pourrait donc, en même temps, lire un bouton piéton ou animer un afficheur. C’est tout l’intérêt de coupler FSM et millis().
Avant de coder le TD4, dessine sur papier la FSM du Pong :
MENU, PARTIE, PAUSE ?, GAME_OVER)Compare ensuite ta FSM avec celle du groupe - les différences de conception sont souvent révélatrices.
enum pour les états, switch(etat) dans la loop().case gère l’affichage, la logique et les transitions de son état.millis() pour des transitions temporisées (ex. le feu tricolore), et avec des actions d’entrée exécutées une seule fois par changement d’état.
