enum et un switchLes deux premiers font dialoguer la puce avec le monde ; les trois derniers gardent votre code lisible.
Les bus de communication Machine à états finis
Faire dialoguer les composants
Un écran couleur 240×240 reçoit plus de 100 000 pixels par image. Un capteur renvoie une température sur 16 bits. Une carte SD, des blocs de 512 octets.
Câbler un fil par bit serait impraticable : plus aucune broche disponible, une carte illisible, et des perturbations entre pistes.
Un bus série envoie les bits les uns après les autres, sur deux à quatre fils. On échange de la largeur contre du temps, et la puce est assez rapide pour que ça ne se voie pas.
Aucun n’est meilleur dans l’absolu : chacun échange de la vitesse contre des fils, ou des fils contre de la complexité. Le choix se fait par le besoin.
Deux fils, point à point
flowchart LR
subgraph ESP["ESP32-S3"]
ETX["TX"]
ERX["RX"]
end
subgraph PER["Périphérique"]
PRX["RX"]
PTX["TX"]
end
ETX -->|données| PRX
PTX -->|données| ERX
Pas d’horloge partagée : c’est un bus asynchrone. La vitesse est fixée des deux côtés à l’avance, c’est le baud rate, en général 115 200 bauds.
Le TX d’un appareil se branche sur le RX de l’autre, et réciproquement. Un câblage TX vers TX ne transmet rien, et c’est silencieux : aucun message d’erreur ne vous préviendra, vous verrez seulement un module qui « ne répond pas ».
Sans horloge partagée, comment le récepteur sait-il quand lire ? La ligne est au repos à HIGH, et chaque octet est encadré :
LOW) annonce le débutHIGH)D’où la notation 8N1. Format ou vitesse qui diffèrent : c’est le charabia du moniteur série.

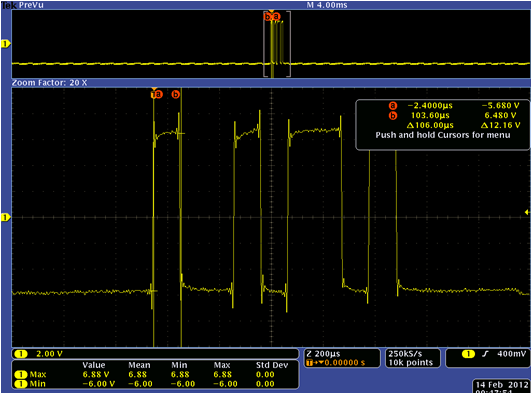

Les curseurs mesurent 103,6 µs par bit, soit 9600 bauds. Copie d’écran : Haji akhundov, via Wikimedia Commons, sous CC BY-SA 3.0.
Serial.begin(115200); // UART0, via l'USB
Serial.printf("x=%d y=%d\n", x, y);
Le moniteur série est un UART. C’est aussi le bus des modules GPS, Bluetooth ou GSM, et le moyen le plus simple de faire dialoguer deux microcontrôleurs.
Sur la carte, une puce USB-série (CP2102 ou CH340) fait la traduction entre l’UART de l’ESP32 et le port USB du PC. C’est elle qui a besoin d’un driver sous Windows.
Le port série sous VSCode Vérification de la toolchain
Deux fils, plusieurs composants
Deux fils partagés : SDA (données) et SCL (horloge). Chaque composant a une adresse sur 7 bits.
SDA et SCL sont en open-drain, comme au CM2 : les composants ne peuvent que tirer la ligne vers LOW, jamais vers HIGH. C’est précisément ce qui permet à plusieurs d’entre eux de partager le fil sans court-circuit.
Il faut donc deux résistances de pull-up (~4,7 kΩ) vers le 3,3 V. Sans elles, la ligne ne remonte jamais et rien ne communique.
La plupart des modules du commerce les intègrent déjà. Si vous en chaînez plusieurs, une seule paire suffit sur tout le bus : inutile de les cumuler.
Les bus de communication GPIO et monde numérique
On ne connaît pas toujours l’adresse. On les balaie toutes :
for (byte adr = 1; adr < 127; adr++) {
Wire.beginTransmission(adr);
if (Wire.endTransmission() == 0) {
Serial.printf("Trouvé : 0x%02X\n", adr);
}
}
Absent du scan ? Le problème est le câblage ou les pull-ups.
| Mode | Vitesse |
|---|---|
| Standard | 100 kHz |
| Fast | 400 kHz |
| Fast+ | 1 MHz |
Largement suffisant pour des capteurs ou un petit écran OLED monochrome. Bien trop lent pour un écran TFT couleur : à 400 kHz, une image de 240×240 pixels demanderait plus de deux secondes.
Quatre fils, plein débit
| Fil | Rôle |
|---|---|
| MOSI | Données du maître vers l’esclave |
| MISO | Données de l’esclave vers le maître |
| SCK | Horloge, générée par le maître |
| CS | Chip Select : un fil par esclave |
Transmission synchrone (l’horloge cadence chaque bit, donc pas de baud rate à accorder) et full-duplex (les deux sens en même temps).
graph LR
M["ESP32-S3"] -->|"MOSI + SCK"| E1["Écran TFT"]
M -->|"MOSI + SCK"| E2["Carte SD"]
E1 -->|"MISO"| M
E2 -->|"MISO"| M
M -->|"CS1"| E1
M -->|"CS2"| E2
Les trois premiers fils sont partagés ; seul le CS distingue les esclaves. Un seul CS actif à la fois, les autres composants se mettent en haute impédance.
De quelques MHz à 80 MHz sur ESP32-S3 : c’est ce qui rend un écran TFT fluide.
| Signal | Broche | Rôle |
|---|---|---|
| CS | GPIO10 | Sélection de l’écran sur le bus |
| DC | GPIO11 | Bascule commande / donnée |
| RST | GPIO12 | Reset matériel de l’écran |
| SCLK | GPIO13 | Horloge SPI |
| MOSI | GPIO14 | Données CPU vers écran |
| BLK | GPIO15 ou 3,3 V | Rétroéclairage |
MISO n’est pas câblé : un bus full-duplex utilisé en écriture seule.
lib_deps =
bodmer/TFT_eSPI@^2.5.0
build_flags =
-DUSER_SETUP_LOADED=1
-include User_Setup.h
TFT_eSPI tft = TFT_eSPI();
tft.init();
tft.fillScreen(TFT_BLACK);
Un User_Setup.h mal configuré donne un écran noir, pas une erreur de compilation. Si l’écran reste éteint alors que tout compile, c’est là qu’il faut regarder en premier : le pilote déclaré et les numéros de broches.
| Critère | UART | I2C | SPI |
|---|---|---|---|
| Fils | 2 | 2 | 4 et plus |
| Vitesse | ~1 Mbit/s | 100 k à 1 Mbit/s | 10 à 80 Mbit/s |
| Plusieurs composants | non | oui, par adresse | oui, un CS chacun |
| Full-duplex | non | non | oui |
| Horloge partagée | non | oui | oui |
| Complexité | faible | moyenne | moyenne |
| Usage type | debug, modules | capteurs, OLED | écrans, carte SD |
flowchart LR
B{"Besoin de<br/>vitesse ?"} -->|Oui| C["SPI<br/>écran, carte SD"]
B -->|Non| D{"Plusieurs<br/>composants ?"}
D -->|Oui| E["I2C<br/>capteurs, OLED"]
D -->|Non| F["UART<br/>debug, GPS, BT"]
Notre projet : UART pour le moniteur série, SPI pour l’écran. ↓ pour la page.
Ne jamais bloquer
unsigned long dernierUpdate = 0;
const unsigned long INTERVALLE = 16; // ~60 images par seconde
void loop() {
unsigned long maintenant = millis();
if (maintenant - dernierUpdate >= INTERVALLE) {
dernierUpdate = maintenant;
lireEntrees();
mettreAJourJeu();
redessiner();
}
}
Cette charpente ne changera plus : le Pong puis le Snake enrichiront ces trois fonctions.
16 ms
par image, soit 60 images par seconde. En dessous, l’œil voit saccader.
4 M
cycles CPU disponibles dans ces 16 ms, à 240 MHz. De quoi faire beaucoup.
Si une image prend plus de 16 ms à calculer, le jeu ralentit au lieu de sauter des images. Premier suspect en cas de lenteur : un delay() oublié, ou un redessin complet de l’écran au lieu des seules zones modifiées.
Sortir du plat de spaghettis
Un jeu a plusieurs moments de vie : un menu d’accueil, une partie en cours, un écran de fin. Gérés à la main, ils donnent ceci :
bool enPartie = false;
bool gameOver = false;
bool menuActif = true;
// et ça empire à chaque nouvelle phase
Que veut dire enPartie && gameOver ? Rien. Et pourtant rien ne l’empêche.
stateDiagram-v2
[*] --> MENU
MENU --> PARTIE : bouton START
PARTIE --> GAME_OVER : vie == 0
GAME_OVER --> MENU : bouton RETRY
| État \ Événement | START | vie == 0 | RETRY |
|---|---|---|---|
| MENU | PARTIE | - | - |
| PARTIE | - | GAME_OVER | - |
| GAME_OVER | - | - | MENU |
Une case « - » veut dire « événement ignoré dans cet état ». Le tableau se traduit ligne à ligne en switch/case, et révèle les cas oubliés.
Le dessiner avant de coder prend cinq minutes, et en fait gagner deux heures.
enum et switchenum EtatJeu { MENU, PARTIE, GAME_OVER };
EtatJeu etat = MENU; // l'état courant, un seul
void loop() {
lireEntrees();
switch (etat) {
// un case par état
}
}
Un enum nomme les états, une variable retient celui qui est actif. Le switch fait le reste.
case par état
case MENU:
afficherMenu();
if (boutonStart()) { initialiserPartie(); etat = PARTIE; }
break;
case PARTIE:
mettreAJourJeu();
afficherJeu();
if (vieJoueur == 0) etat = GAME_OVER;
break;
case GAME_OVER:
afficherGameOver();
if (boutonRetry()) etat = MENU;
Un seul état par case : ce qu’il affiche, et vers où il bascule.
Dans la même séance, le mot état désigne deux choses : les données du jeu (position de la balle, score, ce sont des variables) et la phase du jeu (MENU, PARTIE, GAME_OVER, c’est la FSM). Gardez la distinction en tête pour ne pas les mélanger.
Réinitialiser le score ou effacer l’écran ne doit pas se répéter 60 fois par seconde. On l’exécute au moment de la transition, pas dans le case :
void allerVers(EtatJeu nouvel) {
etat = nouvel;
entreeEtat = millis(); // date d'entrée
if (nouvel == PARTIE) initialiserPartie();
if (nouvel == GAME_OVER) afficherGameOver();
}
C’est l’action d’entrée (onEnter). Toutes les transitions passent par là.
L’écran « GAME OVER » revient au menu après trois secondes, sans bloquer quoi que ce soit :
case GAME_OVER:
if (millis() - entreeEtat > 3000) {
allerVers(MENU);
}
break;
FSM et millis() se combinent naturellement : c’est la transition temporisée. La date d’entrée dans l’état, mémorisée par allerVers(), sert de référence.
Machine à états finis Du matériel au logiciel
stateDiagram-v2
[*] --> VERT
VERT --> ORANGE : 5 s
ORANGE --> ROUGE : 2 s
ROUGE --> VERT : 5 s
Trois états, des transitions purement temporisées, aucun bouton.
void loop() {
unsigned long ec = millis() - entreeEtat;
switch (etat) {
case VERT: if (ec > 5000) allerVers(ORANGE); break;
case ORANGE: if (ec > 2000) allerVers(ROUGE); break;
case ROUGE: if (ec > 5000) allerVers(VERT); break;
}
}
Aucun delay() : le programme pourrait aussi lire un bouton piéton.
| Approche | Lisibilité | Extensibilité | Bugs typiques |
|---|---|---|---|
| Booléens | faible | difficile | états contradictoires |
FSM enum |
élevée | un case de plus |
aucun |
Au projet, cette FSM s’étendra aux états réseau du Snake multijoueur.
MENU, PARTIE, PAUSE ?, GAME_OVER)Comparez avec le binôme voisin : les différences sont instructives.
millis(), sans jamais bloquercaseLes bus de communication Machine à états finis
Tout ce que vous venez de voir se retrouve là. Le projet n’ajoute que le réseau.
